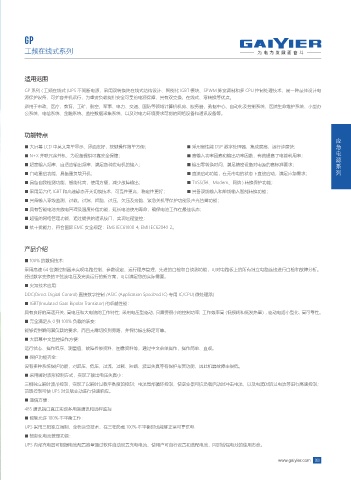

GP

工频在线式系列

适用范围

GP 系列 ( 工频在线式 )UPS 不间断电源，采用双转换纯在线式结构设计、智能化 IGBT 模块、SPWM 脉宽调制和多 CPU 控制处理技术，是一种最佳设计电
源保护设备，可扩容并机运行，为重要负载提供安全可靠的电源保障，具有双变换、在线式、零转换等优点。
适用于市政、医疗、教育、工矿、航空、军事、电力、交通、国防等领域计算机机房、服务器、数据中心、自动化及控制系统、医院生命维护系统、小型办
公系统、电信系统、金融系统、监控数据采集系统，以及对电力环境要求苛刻的网络设备和通讯设备等。

功能特点
应
■ 大屏幕 LCD 中英文菜单显示、界面友好，按键操作简单方便； ■ 采用高性能 DSP 数字处理器，集成度高，运行速度快； 急
■ N+X 并联冗余并机，为设备提供可靠安全保障； ■ 高输入功率因素和输出功率因数，有效提高了电能利用率； 电
源
■ 超宽输入频率，自适应输出频率，满足各种发电机的接入； ■ 输出零转换时间，满足精密设备对电源的高标准要求； 系
■ 自动重启功能，具备重负载开机； ■ 直流启动功能，在无市电的状态下直接启动，满足应急需求； 列
■ 具备自我检测功能，智能化高，使用方便，减少故障输出； ■ TVSS(Tel、Modem、网络 ) 转换保护功能；
■ 采用第六代 IGBT 和高速静态开关切换技术，可靠性更高，稳定性更好； ■ 具备双线输入和单线输入智能转换功能；
■ 具备输入零线监测、过载、过温、短路、过压、欠压及旁路、紧急关机等保护功能及声光告誉功能 ;
■ 具有智能电池充放电管理及温度补偿功能，延长电池使用寿命，确保电池工作在最佳状态；
■ 超强的网络管理功能，通过提供的通讯接口，实现远程监控；
■ 抗干扰能力，符合国际 EMC 安全规定：EMS IEC61000-4, EMI IEC62040-2。

产品介绍
■ 100% 的数码技术：
采用高速 64 位微控制器来实现电路控制、参数设定、运行程序管理，先进的自检和自侦测功能，可对电路板上的所有独立电路连接进行自检和故障分析。
经过数字变换的正弦波电压及完美运行的新方案，可以满足您的实际需要。
■ 尖知技术应用：
DDC(Direct Digital Control) 直接数字控制 /ASIC (Application Specified IC) 专用 IC/CPU( 微处理器）
■ IGBT(lnsulated Gate Bipolar Transistor) 的卓越性能：
具有良好的高速开关、高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制功率；工作效率高（低损耗和低发热量），驱动电路小型化，高可靠性。
■ 完全满足从 0 到 100% 负载的跃变：
能够提供瞬间满负载的要求，而且无需切换到旁路，并保持输出稳定可靠。
■ 大屏幕中文监控操作方便：
运行状态、操作程序、测量值、故障检修资料、图像资料等，通过中文菜单操作，操作简单、直观。
■ 保护功能齐全：
设有多种系统保护功能，对超压、低压、过流、过载、短路、波型失真等有保护报警功能，因此机器故障率很低。
■ 采用瞬时波形控制方式，实现了输出电压失真小：
三相独立瞬时波形控制，实现了以瞬时过载平衡度的控制；电流局部循环控制，使逆变器可抗负载启动时冲击电流，以及电涌时的过电流等进行高速控制；
前馈控制可使 UPS 对负载变动进行快速响应。
■ 通信方便：
485 通讯端口真正实现多用途通讯和远程监控
■ 能够允许 100% 不平衡工作：
UPS 采用三相独立调制，全桥逆变技术，在三相负载 100% 不平衡时也能够正常可靠供电
■ 智能化电池管理功能：
UPS 内部充电器可根据电池配置容量通过软件自动设置充电电流，使用户可自行设置和选配电池，同时增强电池的使用寿命。
