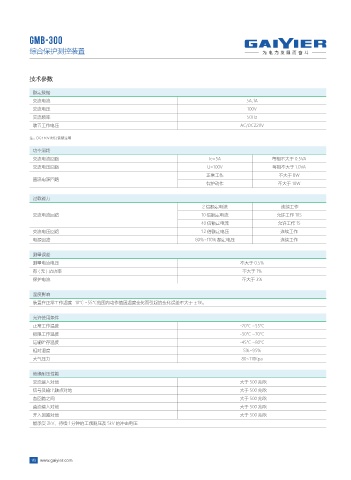

GMB-300

综合保护测控装置

技术参数

额定数据
交流电流 5A,1A
交流电压 100V
交流频率 50Hz
装置工作电压 AC/DC220V

注：DC110V 时订货须注明

功率消耗
交流电流回路 Ie=5A 每相不大于 0.5VA
交流电压回路 U=100V 每相不大于 1.0VA
正常工作 不大于 8W
直流电源回路
保护动作 不大于 10W

过载能力
2 倍额定电流 连续工作
交流电流回路 10 倍额定电流 允许工作 10S
40 倍额定电流 允许工作 1S
交流电压回路 1.2 倍额定电压 连续工作
电源回路 80%~110% 额定电压 连续工作

测量误差
测量电流电压 不大于 0.5%
有(无)功功率 不大于 1%
保护电流 不大于 3%

温度影响
装置在正常工作温度 -10℃ ~55℃范围内动作值因温度变化而引起的变化误差不大于 ±1%。

允许使用条件
正常工作温度 -20℃ ~55℃
极限工作温度 -30℃ ~70℃
运输贮存温度 -45℃ ~80℃
相对湿度 5%~95%
大气压力 80~110Kpa

绝缘耐压性能
交流输入对地 大于 500 兆欧
信号及输出触点对地 大于 500 兆欧
各回路之间 大于 500 兆欧
直流输入对地 大于 500 兆欧
开入回路对地 大于 500 兆欧
能承受 2kV、持续 1 分钟的工频耐压及 5kV 的冲击电压
