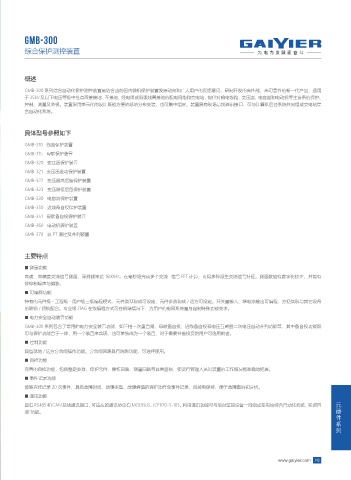

Page 157 - 中国盖伊尔智能电气有限公司

GMB-300

综合保护测控装置

概述

GMB-300 系列综合自动化保护测控装置是结合当前国内微机保护装置发展动向和广大用户的反馈意见，研制开发的高性能、高可靠性的新一代产品，适用
于 35kV 及以下电压等级中性点直接接地、不接地、经电阻或消弧线圈接地的配电网络和变电站，提供对输电线路、变压器、电容器和电动机等主设备的保护、
控制、测量及监视。装置采用单元化的设计既能方便地就地分布安装，也可集中组屏。装置具有现场总线通讯接口，可与计算机后台系统共同组成变电站综
合自动化系统。

具体型号参照如下
GMB-310 线路保护装置
GMB-315 母联保护装置
GMB-320 变压器保护装置
GMB-321 变压器差动保护装置
GMB-322 变压器高后备保护装置
GMB-323 变压器低后备保护装置
GMB-330 电容器保护装置
GMB-350 进线备自投保护装置
GMB-351 母联备自投保护装置
GMB-360 电动机保护装置
GMB-370 双 PT 测控及并列装置

主要特点

■ 测量功能
高速、高精度交流信号测量，采样频率达 1600Hz。在毫秒级完成多个交流 信号 FFT 计算，可得多种派生交流信号特征。测量数值有数字化校正，并能有
效抑制噪声与偏移。
■ 可编程功能
特有的元件级 - 工程级 - 用户级三级编程模式，元件类型现成可设定，元件参数现成 / 远方可设定。开关量输入、继电器输出可编程，方便实现与其它设备
的联锁 / 闭锁配合。专业级 JTAG 在线编程方式可在极端情况下，为用户的电网系统量身定制特殊功能要求。
■ 电力安全自动装置功能
GMB-300 系列包含了常用的电力安全装置功能，如三相一次重合闸、母联备自投、进线备自投和电压互感器二次电压自动并列功能等，其中备自投功能既
可与保护功能合于一体，用一个装置来实现，也可单独成为一个装置，对于需要节省投资的用户可选用前者。
■ 控制功能
具备就地 / 远方分合闸操作功能。分合闸回路具有防跳功能，可选择使用。
■ 自检功能
完善的自检功能，包括整定参数、保护元件、操作回路、测量回路等异常监视，使运行管理人员对装置的工作情况能准确地把握。
■ 事件记录功能
能够连续记录 20 次事件，具有故障时间、故障类型、故障峰值的保护动作全事件记录，且掉电保持，便于故障查询和分析。
■ 通讯功能
具有 RS485 和 CAN 总线通讯接口，可适应的通讯协议有 MODBUS、ICE870-5-103。利用通讯功能可与后台监控设备一同组成变电站综合自动化系统，实现“四 元
遥”功能。 器
件
系
列

www.gaiyier.com 148
