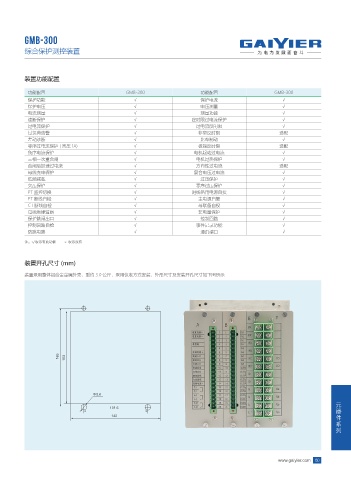

GMB-300
综合保护测控装置
装置功能配置
功能配置 GMB-300 功能配置 GMB-300
保护功能 √ 保护电流 √
保护电压 √ 电压测量 √
电流测量 √ 测量功能 √
速断保护 √ 定时限过电流保护 √
过电流保护 √ 过电流反时限 √
过负荷告警 √ 非常反时限 选配
差动速断 √ 比率制动 √
零序过电流保护 ( 高压 1A) √ 极端反时限 选配
负序电流保护 √ 电机起动过电流 √
三相一次重合闸 √ 电机过热保护 √
合闸后加速过电流 √ 方向性过电流 选配
母线充电保护 √ 复合电压过电流 √
低频减载 √ 过压保护 √
欠压保护 √ 零序过压保护 √
PT 监控切换 √ 进线备用电源自投 √
PT 断线自检 √ 主电源自复 √
CT 断线自检 √ 母联备自投 √
母线绝缘监察 √ 非电量保护 √
保护跳闸出口 √ 控制回路 √
控制回路自检 √ 事件记录功能 √
防跳电路 √ 通讯端口 √
注：√表示有此功能 × 表示没有
装置开孔尺寸 (mm)
装置采用整体铝合金金属外壳，重约 3.0 公斤，采用仪表方式安装，外形尺寸及安装开孔尺寸如下图所示
