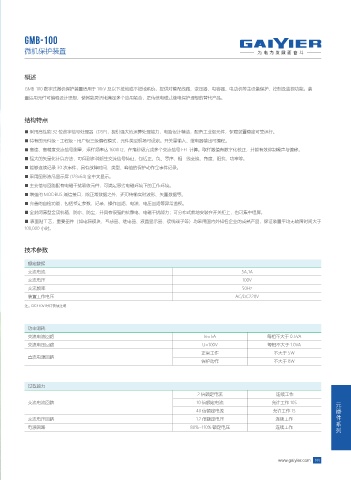

GMB-100

微机保护装置

概述
GMB-100 数字式微机保护装置适用于 10kV 及以下接地或不接地系统，提供对输配线路、变压器、电容器、电动机等主设备保护、控制及监视功能。装
置运用元件可编程设计思想，使其能灵活地满足多个应用场合，是传统电磁式继电保护理想的替代产品。

结构特点

■ 采用高性能 32 位数字信号处理器（DSP)，提供强大的运算处理能力，电路设计精洁，配备工业级元件，保障装置稳定可靠运行。
■ 特有的元件级 - 工程级 - 用户级三级编程模式，元件类型现场可设定。开关量输入、继电器输出可编程。
■ 高速、高精度交流信号测量，采样频率达 1600Hz，在毫秒级完成多个交流信号 FFT 计算。取样数值有数字化校正，并能有效抑制噪声与偏移。
■ 强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相 - 线变换，角度，阻抗，功率等。
■ 能够连续记录 30 次事件，具有故障时间、类型、峰值的保护动作全事件记录。
■ 采用图形液晶显示屏 (128x64) 全中文显示。
■ 主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境。
■ 增强的 MODBUS 通信接口，除正常数据之外，还可传输实时波形、矢量数据等。
■ 完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视。
■ 全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力；可分布式就地安装在开关柜上，也可集中组屏。
■ 表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）均采用国内外知名企业的成熟产品，保证装置平均无故障时间大于
100,000 小时。

技术参数

额定数据
交流电流 5A,1A
交流电压 100V
交流频率 50Hz
装置工作电压 AC/DC220V
注：DC110V 时订货须注明

功率消耗
交流电流回路 Ie=5A 每相不大于 0.5VA
交流电压回路 U=100V 每相不大于 1.0VA
正常工作 不大于 5W
直流电源回路
保护动作 不大于 8W

过载能力
2 倍额定电流 连续工作
交流电流回路 10 倍额定电流 允许工作 10S
元
40 倍额定电流 允许工作 1S 器
交流电压回路 1.2 倍额定电压 连续工作 件
系
电源回路 80%~110% 额定电压 连续工作
