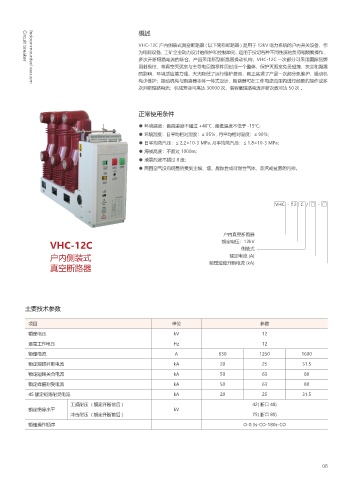

概述

VHC-12C 户内侧装式真空断路器 ( 以下简称断路器 ) 是用于 12kV 电力系统的户内开关设备，作
为电网设备、工矿企业动力设计的保护和控制单元，适用于投切各种不同性质的负荷和频繁操作、
多次开断短路电流的场合。产品采用新型断路器操动机构，VHC-12C 一次部分可采用国际品牌
Circuit breaker
固封极柱，将真空灭弧室与主导电回路零件固封成一个整体，保护灭弧室免受碰撞、灰尘和凝露
的影响，环境适应能力强，大大降低了运行维护费用，真正实现了产品一次部分免维护，操动机
构少维护；操动机构与断路器本体一体式设计，断路器可在工作电流范围内进行频繁的操作或多
Indoor-mounted vacuum
次开断短路电流；机械寿命可高达 30000 次，满容量短路电流开断次数可达 50 次 。

正常使用条件

● 环境温度：最高温度不超过 +40℃ , 最低温度不低于 -15℃；
● 环境湿度：日平均相对湿度：≤ 95％ , 月平均相对湿度：≤ 90％；
● 日平均蒸汽压：≤ 2.2×10-3 MPa, 月平均蒸汽压：≤ 1.8×10-3 MPa；
● 海拔高度：不超过 1000m;
● 地震烈度不超过 8 度；
● 周围空气没有明显的受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染。

VHC - 12 C / □ - □

户内真空断路器
VHC-12C 额定电压：12kV
侧装式
户内侧装式 额定电流 (A)
真空断路器 额定短路开断电流 (kA)

主要技术参数

项目 单位 参数
额定电压 kV 12
最高工作电压 Hz 12
额定电流 A 630 1250 1600
额定短路开断电流 kA 20 25 31.5
额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80
4S 额定短路耐受电流 kA 20 25 31.5
工频耐压 ( 额定开断前后 ) 42( 断口 48)
额定绝缘水平 kV
冲击耐压 ( 额定开断前后 ) 75( 断口 85)
额定操作顺序 O-0.3s-CO-180s-CO
