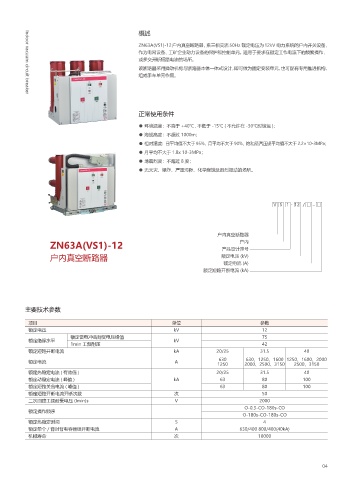

Page 7 - 四川丰华电气有限公司（产品选型手册）

概述

ZN63A(VS1)-12 户内真空断路器，系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备，
作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，
或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，
组成手车单元作用。

Indoor vacuum circuit breaker

正常使用条件

● 环境温度：不高于 +40℃ , 不低于 -15℃ ( 不允许在 -30℃时储运 )；
● 海拔高度：不超过 1000m；
● 相对湿度：日平均值不大于 95%，月平均不大于 90%，饱和蒸汽压提平均值不大于 2.2×10-3MPa；
● 月平均不大于 1.8x 10-3MPa；
● 地震烈度：不超过 8 度；
● 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

V S 1 - 12 / □ - □

户内真空断路器
ZN63A(VS1)-12 产品设计序号
户内
户内真空断路器 额定电压 (kV)
额定电流 (A)
额定短路开断电流 (kA)

主要技术参数

项目 单位 参数
额定电压 kV 12
额定雷电冲击耐受电压峰值 75
额定绝缘水平 kV
1min 工频耐压 42
额定短路开断电流 kA 20/25 31.5 40
630、1250、1600 1250、1600、2000
630
额定电流 A 1250 2000、2500、3150 2500、3150
额定热稳定电流 ( 有效值 ) 20/25 31.5 40
额定动稳定电流 ( 峰值 ) kA 63 80 100
额定短路关合电流 ( 峰值 ) 63 80 100
额定短路开断电流开断次数 次 50
二次回路工频耐受电压 (Imin)s V 2000
O-0.3-CO-180s-CO
额定操作顺序
O-180s-CO-180s-CO
额定热稳定时间 S 4
额定单个 / 背对背电容器组开断电流 A 630/400 800/400(40kA)
机械寿命 次 10000
