P. 4

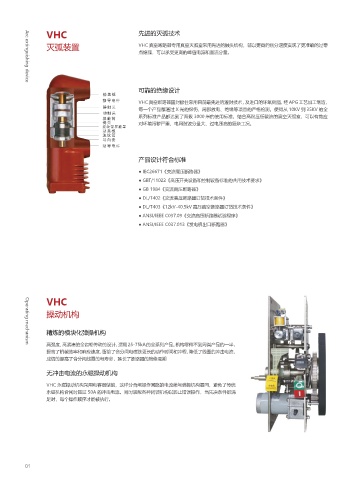

VHC 先进的灭弧技术
灭弧装置 VHC 真空断路器专用真空灭弧室采用先进的触头结构，辅以更高的刚分速度实现了更准确的过零
点熄弧，可以承受更高的峰值电流和直流分量。
Arc extinguishing device
可靠的绝缘设计
VHC 真空断路器固封极住采用目前最先进的灌封技术，及进口的环氧树脂，经 APG 工艺加工制造，
每一个产品都通过 X 光的探伤、局部放电、绝缘等项目的严格检测。使得从 10KV 到 35KV 的全
系列标准产品都达到了海拔 3000 米的使用标准。结合高耐压低截流的真空灭弧室，可以有效应
对环境污秽严重、电网谐波分量大、过电压高的复杂工况。
产品设计符合标准
● IEC26671《交流高压断路器》
● GBT/11022《高压开关设备和控制设备标准的共用技术要求》
● GB 1984《交流高压断路器》
● DL/T402《交流高压断路器订货技术条件》
● DL/T403《12kV-40.5kV 高压真空断路器订货技术条件》
● ANSI/IEEE C037.09《交流高压断路器试验程序》
● ANSI/IEEE C037.013《发电机出口断路器》
VHC
操动机构
精炼的模块化弹操机构
高强度、高紧凑的全齿轮传动的设计，适用25-75kA的全系列产品。机构零件不到同类产品的一半，
Operating mechanism
提高了机械效率和响应速度，留给了合分间电磁铁更长的动作时间和冲程，降低了线圈的冲击电流，
成倍的提高了合分闸线圈的电寿命，延长了断路器的检修周期
无冲击电流的永磁操动机构
VHC 永磁操动机构采用电容器储能，这样分合闸操作回路的电流就与弹操机构掴同，避免了传统
永磁机构合闸时超过 50A 的冲击电流。同时装配各种闭锁机构以防止错误操作，当先决条件都满
足时，每个操作顺序才能被执行。
01 02
