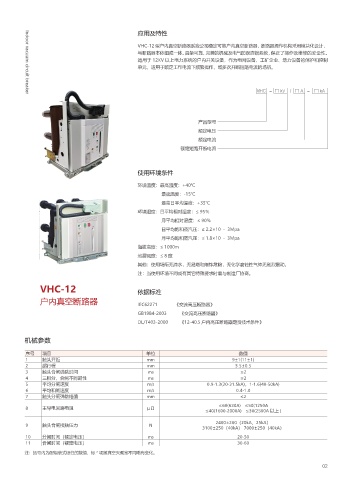

应用及特性
VHC-12 型户内真空断路器系我公司稳定可靠户内真空断路器，断路器操作机构采用模块化设计，
与断路器本体组成一体。具备可靠、完善的机械及电气防误连锁系统，保正了操作及维修的安全性。
适用于 12KV 以上电力系统的户内开关设备，作为电网设备、工矿企业、动力设备的保护和控制
单元，适用于额定工作电流下频繁操作，或多次开断短路电流的场所。
VHC - □ kV / □ A - □ kA
Indoor vacuum circuit breaker
产品型号
额定电压
额定电流
额定短路开断电流
使用环境条件
环境温度：最高温度：+40℃
最底温度：-15℃
最高日平均温度：+35℃
环境湿度：日平均相对湿度：≤ 95％
月平均相对湿度：≤ 90％
日平均饱和蒸汽压：≤ 2.2×10 － 3Mpa
月平均饱和蒸汽压：≤ 1.8×10 － 3Mpa
海拔高度：≤ 1000m
地震强度：≤ 8 度
其他：使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体无剧烈震动。
注：当使用环境不同或有其它特殊要求时需与制造厂协商。
VHC-12 依据标准
户内真空断路器 IEC62271 《交流高压断路器》
GB1984-2003 《交流高压断路器》
DL/T403-2000 《12-40.5 户内高压断路器定货技术条件》
机械参数
序号 项目 单位 数值
1 触头开距 mm 9±1(11±1)
2 超行程 mm 3.5±0.5
3 触头合闸弹跳时间 ms ≤2
4 三相分、合闸不同期性 ms ≤2
5 平均分闸速度 m/s 0.9-1.3(20-31.5kA)，1-1.6(40-50kA)
6 平均和闸速度 m/s 0.4-1.0
7 触头分闸弹跳幅值 mm ≤2
≤60(630A) ≤50(1250A
8 主导电回路电阻 μ Ω
≤40(1600-2000A) ≤30(2500A 以上 )
9 触头合闸接触压力 N 2400±200（20kA、25kA）
3100±250（40kA） 7000±250（40kA）
10 分闸时间（额定电压） ms 20-50
11 合闸时间（额定电压） ms 30-60
注：括号内为配组装式极柱的数值，标 * 项随真空灭弧室不同略有变化。
