VHC（VS1）
户内真空断路器

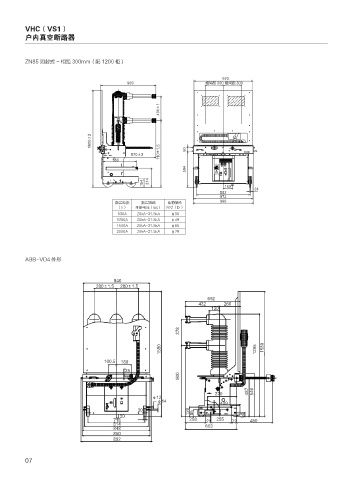

ZN85 固封式 - 相距 300mm（配 1200 柜）
970
909 相间距 300 相间距 300
400±1
1600±3
16 60
870±3 110±1.5
550
594
154 314
150
24
882
972
额定电流 额定短路 配静触头 996
（Ir） 开断电流（Isc） 尺寸（D ）
630A 20kA~31.5kA φ35
1250A 20kA~31.5kA φ49
1600A 20kA~31.5kA φ55
2000A 20kA~31.5kA φ79
ABB-VD4 外形
840
280±1.5 280±1.5
692
432 260
130
378
1580 1295 1580
100.5 189
25
900
370 487 546
φ12
φ14 409
30 120
30 85 50
718 258 20 255 72 450
814 653
848
850
892
