P. 3

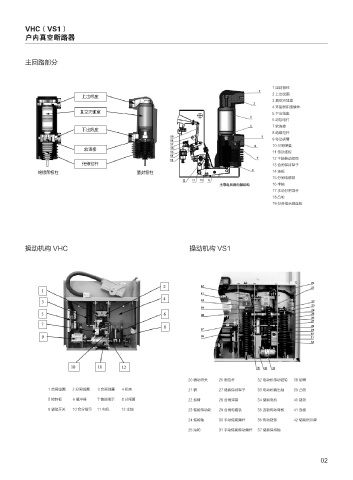

VHC（VS1）
户内真空断路器
主回路部分
1 固封极柱
2 上出线圈
3 真空灭弧室
4 环氧树脂绝缘体
5 下出线座
6 动导电杆
7 软连接
8 绝缘拉杆
9 传动拐臂
10 分闸弹簧
11 传动连板
12 主轴传动拐臂
13 合闸保持掣子
14 连板
15 分闸电磁铁
16 半轴
17 手动分闸顶杆
18 凸轮
19 分合指示牌连板
操动机构 VHC 操动机构 VS1
20 微动开关 26 限位杆 32 电动机传动链轮 38 拐臂
1 合闸线圈 2 分闸线圈 3 合闸弹簧 4 机壳 21 销 27 储能保持掣子 33 电动机输出轴 39 凸轮
5 控制板 6 缓冲器 7 储能指示 8 分闸簧 22 拐臂 28 合闸弹簧 34 储能电机 40 链轮
9 辅助开关 10 合分指示 11 电机 12 主轴 23 储能传动轮 29 合闸电磁铁 35 连锁传动弯板 41 连板
24 储能轴 30 手动储能蜗杆 36 传动链条 42 储能指示牌
25 滚轮 31 手动储能传动蜗杆 37 储能保持轴
02
