Page 11 - 四川丰华电气有限公司(说明书)

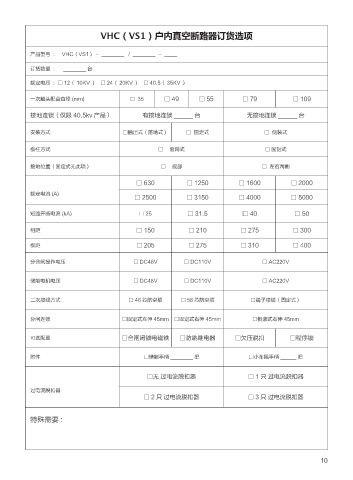

VHC（VS1）户内真空断路器订货选项

产品型号 : VHC（VS1） - _______ / _______ - ____

订货数量 : _______ 台

额定电压 : □ 12（ 10KV ） □ 24（ 20KV ） □ 40.5（ 35KV ）

一次触头配合直径 (mm) □ 35 □ 49 □ 55 □ 79 □ 109

接地连锁（仅限 40.5kv 产品） 有接地连锁 _____ 台 无接地连锁 _____ 台

安装方式 □抽出式（落地式） □ 固定式 □ 侧装式

极柱方式 □ 套筒式 □ 固封式

接地位置（固定式无此项） □ 底部 □ 左右两侧

□ 630 □ 1250 □ 1600 □ 2000

额定电流 (A)
□ 2500 □ 3150 □ 4000 □ 5000

短路开断电流 (kA) □ 25 □ 31.5 □ 40 □ 50

相距 □ 150 □ 210 □ 275 □ 300

极距 □ 205 □ 275 □ 310 □ 400

分合闸操作电压 □ DC48V □ DC110V □ AC220V

储能电机电压 □ DC48V □ DC110V □ AC220V

二次接线方式 □ 46 芯航空插 □ 58 芯航空插 □端子接线（固定式）

分闸连锁 □固定式左伸 45mm □固定式右伸 45mm □侧装式右伸 45mm

可选配置 □合闸闭锁电磁铁 □防跳继电器 □欠压脱扣 □程序锁

附件 □储能手柄 _______ 把 □小车摇手柄 _____ 把

□无 过电流脱扣器 □ 1 只 过电流脱扣器

过电流脱扣器
□ 2 只 过电流脱扣器 □ 3 只 过电流脱扣器

特殊需要 :

10
