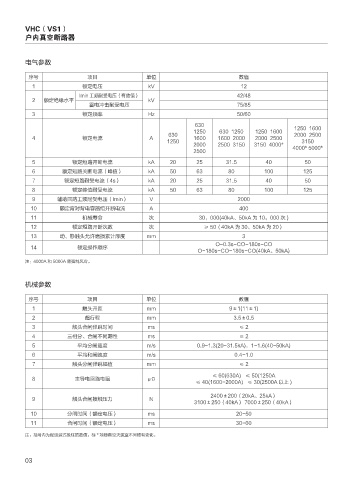

VHC（VS1）
户内真空断路器

电气参数

序号 项目 单位 数值
1 额定电压 kV 12
Imin 工频耐受电压（有效值） 42/48
2 额定绝缘水平 kV
雷电冲击耐受电压 75/85
3 额定频率 Hz 50/60

630 1250 1600
1250 630 1250 1250 1600
630 2000 2500
4 额定电流 A 1600 1600 2000 2000 2500
1250 3150
2000 2500 3150 3150 4000* 4000* 5000*
2500
5 额定短路开断电流 kA 20 25 31.5 40 50
6 额定短路关断电流（峰值） kA 50 63 80 100 125
7 额定短路耐受电流（4s） kA 20 25 31.5 40 50
8 额定峰值耐受电流 kA 50 63 80 100 125
9 辅助回路工频耐受电压（Imin） V 2000
10 额定背对背电容器组开断电流 A 400
11 机械寿命 次 30，000(40kA、50kA 为 10，000 次 )
12 额定短路开断次数 次 ≥ 50（40kA 为 30、50kA 为 20）
13 动、静触头允许磨损累计厚度 mm 3
O-0.3s-CO-180s-CO
14 额定操作顺序
O-180s-CO-180s-CO(40kA、50kA)
注：4000A 和 5000A 需强制风冷。

机械参数

序号 项目 单位 数值
1 触头开距 mm 9±1(11±1)
2 超行程 mm 3.5±0.5
3 触头合闸弹跳时间 ms ≤2
4 三相分、合闸不同期性 ms ≤2
5 平均分闸速度 m/s 0.9-1.3(20-31.5kA)，1-1.6(40-50kA)
6 平均和闸速度 m/s 0.4-1.0
7 触头分闸弹跳幅值 mm ≤2
≤ 60(630A) ≤ 50(1250A
8 主导电回路电阻 μΩ
≤ 40(1600-2000A) ≤ 30(2500A 以上 )

2400±200（20kA、25kA）
9 触头合闸接触压力 N
3100±250（40kA） 7000±250（40kA）
10 分闸时间（额定电压） ms 20-50
11 合闸时间（额定电压） ms 30-60

注：括号内为配组装式极柱的数值，标 * 项随真空灭弧室不同略有变化。
