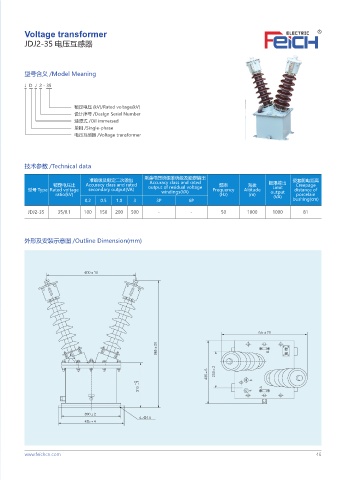

Voltage transformer
JDJ2-35 电压互感器
型号含义 /Model Meaning
J D J 2 - 35
额定电压 (kV)/Rated voltage(kV)
设计序号 /DesIgn Serial Number
油浸式 /Oil immersed
单相 /Single-phase
电压互感器 /Voltage transformer
技术参数 /Technical data
剩余电压绕组准确级及额定输出
准确级及额定二次输出 瓷套爬电距离
额定电压比 Accuracy class and rated Accuracy class and rated 频率 海拔 极限输出 Creepage
Limit
型号 Type Rated voltage secondary output(VA) output of residual voltage Frequency Altitude output distance of
windings(VA)
ratio(kV) (Hz) (m) (VA) porcelain
0.2 0.5 1.0 3 3P 6P bushing(cm)
JDJ2-35 35/0.1 100 150 200 500 - - 50 1000 1000 81
外形及安装示意图 /Outline Dimension(mm)
d
d
d # ᩆ ྠ
d d
C
B "
d
Í
d
