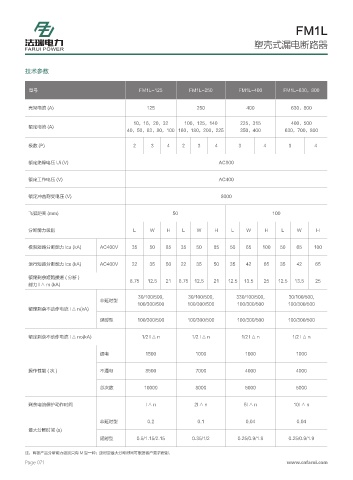

FM1L

                                                                                       塑壳式漏电断路器




          技术参数


           型号                                   FM1L-125         FM1L-250         FM1L-400       FM1L-630,800


           壳架电流 (A)                                125             250              400            630,800

                                              10,16,20,32      100,125,140        225,315          400,500
           额定电流 (A)
                                            40,50,63,80,100 160,180,200,225       350,400        630,700,800

           极数 (P)                             2     3    4    2     3     4      3        4       3        4


           额定绝缘电压 Ui (V)                                                   AC800

           额定工作电压 (V)                                                      AC400


           额定冲击耐受电压 (V)                                                     8000

           飞弧距离 (mm)                                       50                                100


           分断能力级别                             L     W    H    L    W     H     L    W     H     L    W      H


           极限短路分断能力 lcu (kA)                    AC400V  35  50  85  35  50  85  50  65    100  50    65    100

           运行短路分断能力 lcs (kA)                     AC400V  22  35  50  22  35  50  35  42   65   35    42    65

           额定剩余短路接通 ( 分断 )
                                             8.75  12.5  21  8.75  12.5  21   12.5  13.5  25   12.5  13.5  25
           能力 l △ m (kA)
                                                30/100/500,     30/100/500,      330/100/500,     30/100/500,
                                   非延时型
                                               100/300/500      100/300/500      100/300/500      100/300/500
           额定剩余不动作电流 l △ n(kA)
                                   延时型         100/300/500      100/300/500      100/300/500      100/300/500

           额定剩余不动作电流 l △ no(kA)                  1/2 l △ n        1/2 l △ n       1/2 l △ n         1/2 l △ n


                                   通电             1500             1000             1000             1000


           操作性能 ( 次 )              不通电            8500             7000             4000             4000

                                   总次数            10000            8000             5000             5000


           剩余电流保护动作时间                             l△n              2l △n           5l △n            10l △ n

                                   非延时型            0.2              0.1             0.04             0.04
           最大分断时间 (s)
                                   延时型         0.5/1.15/2.15      0.35/1/2       0.25/0.9/1.9     0.25/0.9/1.9

          注:两极产品分断能力级别只有 M 型一种;延时型最大分断时间可根据客户要求定制。
