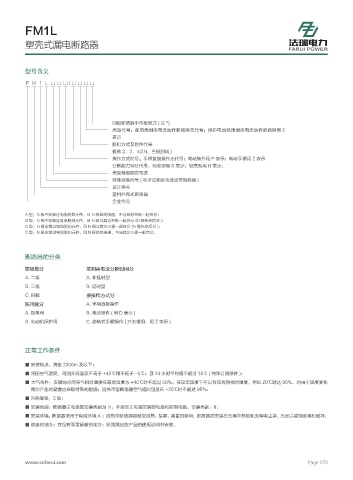

FM1L
塑壳式漏电断路器
型号含义
F M 1 L □ □ □ / □ □ □ □
四极断路器中性极型式 ( 注 *)
用途代号：配电用剩余电流动作断路器无代号；保护电动机用剩余电流动作断路器用 2
表示
脱扣方式及附件代号
极数 2、3、4(3N：三极四线 )
操作方式代号：手柄直接操作无代号；电动操作用 P 表示；转动手柄用 Z 表示
分断能力特征代号：标准型用 S 表示；较高型用 H 表示；
壳架等级额定电流
特殊派生代号 ( 电子式剩余电流动作断路器 )
设计序号
塑料外壳式断路器
企业代号
A 型：N 极不安装过电流脱扣元件，且 N 极始终接通，不与其他三极一起合分；
B 型：N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分 (N 极先合后分 )；
C 型：N 极安装过电流脱扣元件，且 N 极与其它三极一起合分 (N 极先合后分 )；
D 型：N 极安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分。
断路器的分类
按极数分 按剩余电流分断时间分
A. 二极 A. 非延时型
B. 三极 B. 延时型
C. 四极 按操作方式分
按用途分 A. 手柄直接操作
A. 配电用 B. 电动操作(用D表示)
B. 电动机保护用 C. 旋转式手柄操作 ( 开关柜用，用 Z 表示 )
正常工作条件
■ 安装地点：海拔 2000m 及以下；
■ 周围空气温度：周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
■ 大气条件：安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%，对由于温度变化
偶尔产生的凝露应采取特殊的措施；湿热带型断路器空气相对湿度在 +25℃时不超过 95%；
■ 污染等级：3 级；
■ 安装类别：断路器主电路的安装类别为 III；不接至主电路的辅助电路和控制电路，安装类别：II；
■ 安装环境：断路器适用于电磁环境 A ；湿热带断路器能耐受湿热、盐雾、霉菌的影响；断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏；
■ 绝缘的地方；在没有雨雪侵袭的地方；断路器应按产品的使用说明书安装。
