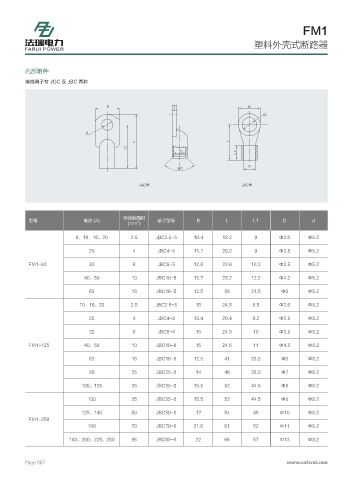

FM1

塑料外壳式断路器

内部附件

接线端子有 JGC 及 JBC 两种

# #
E

E
- -
-
% -

%
c
+($ಷ +#$ಷ

导线截面积
型号 电流 (A) 2 端子型号 B L L1 D d
(mm )
6、10、16、20 2.5 JBC2.5-5 10.4 18.2 9 Ф2.6 Ф5.2

25 4 JBC4-5 11.7 20.2 9 Ф2.8 Ф5.2

FM1-63 32 6 JBC6-5 12.8 22.6 10.3 Ф3.5 Ф5.2

40、50 10 JBC10-5 13.7 25.2 12.2 Ф4.2 Ф5.2

63 16 JBC16-5 12.5 38 31.5 Ф6 Ф5.2

10、16、20 2.5 JBC2.5-8 15 24.5 8.5 Ф2.6 Ф8.2
25 4 JBC4-8 13.4 20.4 9.2 Ф2.8 Ф8.2

32 6 JBC6-8 15 24.5 10 Ф3.5 Ф8.2

FM1-125 40、50 10 JBC10-8 15 24.5 11 Ф4.5 Ф8.2

63 16 JBC16-8 12.5 41 33.5 Ф6 Ф8.2

80 25 JBC25-8 14 46 38.5 Ф7 Ф8.2

100、125 35 JBC35-8 15.5 52 44.5 Ф8 Ф8.2

100 35 JBC35-8 15.5 52 44.5 Ф8 Ф8.2
125、140 50 JBC50-8 17 54 45 Ф10 Ф8.2
FM1-250
160 70 JBC70-8 21.6 61 52 Ф11 Ф8.2

180、200、225、250 95 JBC95-8 22 66 57 Ф13 Ф8.2
