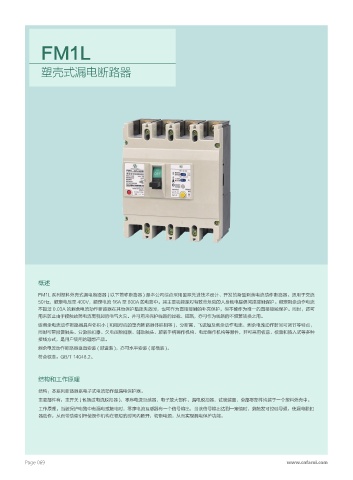

FM1L

塑壳式漏电断路器

概述

FM1L 系列塑料外壳式漏电断路器 ( 以下简称断路器 ) 是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器。适用于交流
50Hz，额定电压至 400V，额定电流 16A 至 800A 的电路中。其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流
不超过 0.03A 的剩余电流动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时，还可
用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路，亦可作为线路的不频繁转换之用。
该剩余电流动作断路器具有体积小 ( 和相对应的塑壳断路器体积相等 )、分断高、飞弧短及剩余动作电流、剩余电流动作时间可调节等特点，
同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种
接线方式，是用户使用的理想产品。
剩余电流动作断路器垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
符合标准：GB/T 14048.2。

结构和工作原理

结构：本系列断路器系电子式电流动作型漏电保护器。
主要部件有：主开关 ( 包括过电流脱扣器 )，零序电流互感器，电子放大部件，漏电脱扣器，试验装置，全部零部件均装于一个塑料外壳中。
工作原理：当被保护电路中有漏电或触电时，零序电流互感器有一个信号输出，当该信号输出达到一定值时，就触发可控硅导通，使漏电脱扣
器动作，从而带动牵引杆使操作机构在很短的时间内断开，切断电源，从而实现漏电保护功能。
