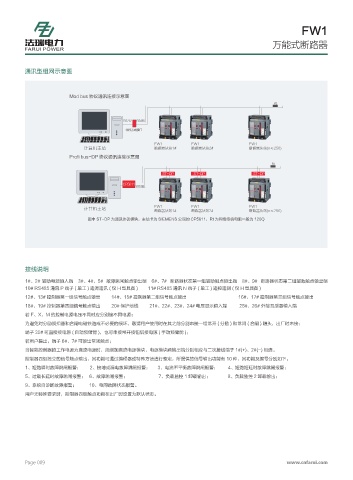

FW1
万能式断路器
通讯型组网示意图
Mod bus 协议通讯连接示意图
3U
34 34
'8 '8 '8
䌜கϻ〆 䌜கϻ〆 䌜கϻ〆 OŌ
Profi bus-DP 协议通讯连接示意图
3U
45 %1 45 %1 45 %1
$1
34
'8 '8 '8
䌜கϻ〆 䌜கϻ〆 䌜கϻ〆 OŌ
图中 ST-DP 为通讯协议模块，主站卡为 SIEMENS 公司的 CP5611，Rt 为网络终端电阻一般为 120Q
接线说明
1#、2# 辅助电源输人端 3#、4#、5# 故障跳闸触点输出端 6#、7# 断路器状态第一组辅助触点输出端 8#、9# 断路器状态第二组辅助触点输出端
10# RS485 通讯 P 端子 ( 单工 ) 遥调遥讯 ( 仅 H 型具备 ) 11# RS485 通讯 N 端子 ( 单工 ) 遥控遥测 ( 仅 H 型具备 )
12#、13# 控制器第一组信号触点输出 14#、15# 控制器第二组信号触点输出 16#、17# 控制器第三组信号触点输出
18#、19# 控制器第四组信号触点输出 20# 保护地线 21#、22#、23#、24# 电压显示输入端 25#、26# 外接互感器输入端
若 F、X、M 的控制电源电压不同时应分别接不同电源；
为避免对分励脱扣器和合闸电磁铁造成不必要的损坏，敬请用户使用时在其之前分别串接一组常开 ( 分励 ) 和常闭 ( 合闸 ) 触头，出厂时未接；
端子 35# 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手动预储能 )；
若用户提出，端子 6#、7# 可输出常闭触点；
当智能控制器的工作电源为直流电源时，须增加直流电源模块，电源模块两输出端分别相应与二次接线端子 1#(+)、2#(-) 相连。
控制器四组独立的信号触点输出，其功能可通过编程器或特殊方法进行整定，所提供的信号输出功能有 10 种，其功能及编号分别如下：
1、短路瞬时故障跳闸报警； 2、接地或漏电故障跳闸报警； 3、电流不平衡故障跳闸报警； 4、短路短延时故障跳闸报警；
5、过载长延时故障跳闸报警； 6、故障跳闸报警； 7、负载监控 1 卸载输出； 8、负载监控 2 卸载输出；
9、系统自诊断故障报警； 10、电网故障状态报警。
用户无特殊要求时，控制器四组触点功能在出厂时设置为默认状态。
