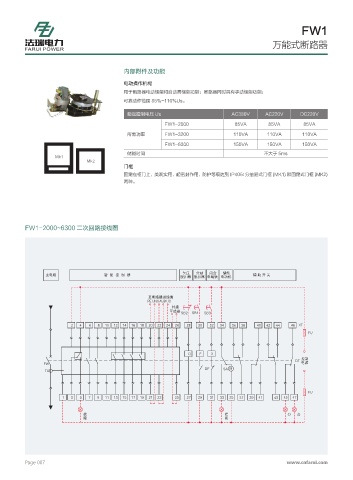

P. 16
FW1
万能式断路器
内部附件及功能
电动操作机构
用于断路器电动储能和自动再储能功能；断路器同时具有手动储能功能；
可靠动作范围 85%-110%Us。
额定控制电压 Us AC380V AC220V DC220V
FW1-2000 85VA 85VA 85VA
所需功率 FW1-3200 110VA 110VA 110VA
FW1-6300 150VA 150VA 150VA
储能时间 不大于 5ms
Mk1
Mk2
门框
固定在柜门上，美观实用，起密封作用，防护等级达到 IP405: 分抽屉式门框 (MK1) 和固定式门框 (MK2)
两种。
FW1-2000~6300 二次回路接线图
主电路 智能控制器 欠压 分励 闭合 储能 辅助开关
脱扣器 脱扣器 电磁铁 电动机
至断路器进线侧
PE UN UAUB UC
外接
互感器 SB2 SB1 SB3
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 XT
FU
Q F X
控制
DF
FW 电源
DF SA M
TA
FU
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47
故 贮 分 合
障 能
