FW1

万能式断路器

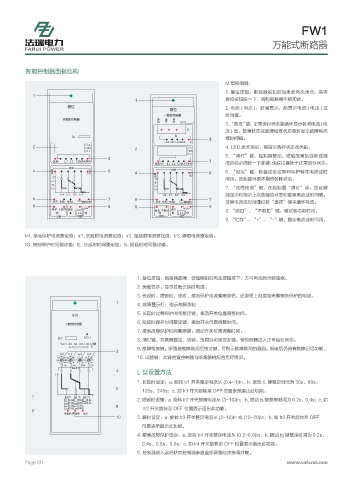

智能控制器面板结构

M 型控制器：
1. 复位按钮：断路器脱扣后如果要再次闭合，需将

复位按钮按一下，否则断路器不能闭合。
ܭͯ 2. 电流 ( 电压 )：时间显示，能显示电流 ( 电压 ) 或
ܭͯ
*ಊᑰ஢դܭ 时间值。
/ಊᑰ஢դܭ
3. “选择”键：正常运行状态能循环显示各项电流 ( 电
压 ) 值，故障状态或故障检查状态循环显示故障电流
或时间值。
4. LED 发光指示：能指示各种状态及类别。

5. “清灯”键：控制器整定，试验故障后或断路器

闭合前必须按一下此键，使脱扣器处于正常运行状态。
6. “设定”键：检查或设定各种保护特性电流或时
间用。按此键可循环指示各种状态。
7. “故障检查”键：在控制器“清灯”后，按此键
能显示和指示上次故障的状态和故障电流或时间值。

故障电流或时间通过按“选择”键来循环检查。

8. “脱扣”、“不脱扣”键：做试验功能时用。
9. “贮存”、“+”、“-”键：整定电流或时间用。

Ir4. 接地保护电流整定值；Ir1. 长延时电流整定值；Ir2. 短延时电流整定值；Ir3. 瞬时电流整定值。
tG. 接地保护时间整定值；tL. 长延时时间整定值；ts. 短延时时间整定值。

1. 复位按钮：断路器故障、试验脱扣后将此按钮按下，方可再次闭合断路器。
2. 负载显示：显示过载长延时电流。
3. 长延时、短延时、延时、接地保护电流整定旋钮，近旋钮上刻度值来整定各保护的电流。
4. 故障显示灯：指示故障类别
5. 长延时过载保护时间整定键：拨动开关位置调整时间。
6. 短延时保护时间整定键：拨动开关位置调整时间。
.ಊᑰ஢դܭ
7. 接地故障保护时间整定键：拨动开关位置调整时间。
8. 清灯键：控制器整定、试验、故障后必须按此键，使控制器进入正常运行状态。
9. 故障检查键：断路器故障跳闸后按此键，可指示故障跳闸的原因。断电后仍具有故障记忆功能。

10. 试验键：此键检查控制器与断路器的配合完好情况。

L 型设置方法
1. 长延时设定：a. 旋转 Ir1 开关整定电流从 (0.4~1)In；b. 拨动 tL 键整定时间为 30s、60s、

120s、240s；c. 如 Ir1 开关旋转至 OFF 位置表示退出此功能。

2. 短延时设定：a. 旋转 Ir2 开关整定电流从 (3~10)In； b. 拨动 ts 键整定时间为 0.2s、0.4s；c. 如

Ir2 开关旋转至 OFF 位置表示退出此功能。
3. 瞬时设定：a. 旋转 Ir3 开关整定电流从 (3~10)In 或 (10~20)In；b. 如 Ir3 开关旋转至 OFF
位置表示退出此功能。
4. 接地故障保护设定：a. 旋转 Ir4 开关整定电流从 (0.2~0.8)In；b. 拨动 tg 键整定时间为 0.2s、
0.4s、0.6s、0.8s；c. 如 Ir4 开关旋转至 OFF 位置表示退出此功能。
5. 控制器进入运行状态控制器参数全部调整结束按清灯键。
