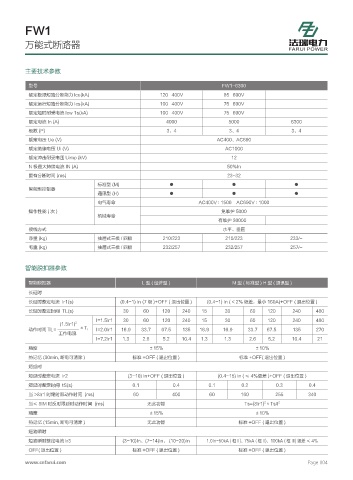

FW1

万能式断路器

主要技术参数

型号 FW1-6300
额定极限短路分断能力 lcu(kA) 120 400V 85 690V
额定运行短路分断能力 Ics(kA) 100 400V 75 690V
额定短时耐受电流 Icw 1s(kA) 100 400V 75 690V
额定电流 In (A) 4000 5000 6300
极数 (P) 3、4 3、4 3、4
额定电压 Ue (V) AC400、AC690
额定绝缘电压 Ui (V) AC1000
额定冲击耐受电压 Uimp (kV) 12
N 极最大持续电流 IN (A) 50%In
固有分断时间 (ms) 23~32
标准型 (M) ● ● ●
智能型控制器
通讯型 (H) ● ● ●
电气寿命 AC400V : 1500 AC690V : 1000
操作性能 ( 次 ) 免维护 5000
机械寿命
有维护 30000
接线方式 水平、垂直
净重 (kg) 抽屉式三极 / 四极 210/223 210/223 233/-
毛重 (kg) 抽屉式三极 / 四极 232/257 232/257 257/-

智能脱扣器参数

智能脱扣器 L型(经济型) M型(标准型) H型(通讯型)
长延时
长延时整定电流 Ir1(s) (0.4-1) In (7 级 )+OFF ( 退出位置 ) (0.4-1) In ( < 2% 级差，最小 160A)+OFF ( 退出位置 )
长延时整定时间 TL(s) 30 60 120 240 15 30 60 120 240 480
I=1.5Ir1 30 60 120 240 15 30 60 120 240 480
(1.5Ir1) 2
动作时间 TL= ×T L I=2.0Ir1 16.9 33.7 67.5 135 16.9 16.9 33.7 67.5 135 270
工作电流
I=7.2Ir1 1.3 2.6 5.2 10.4 1.3 1.3 2.6 5.2 10.4 21
精度 ±15％ ±10％
热记忆 (30min, 断电可清除 ) 标准 +OFF ( 退出位置 ) 标准 +OFF( 退出位置 )
短延时
短延时整定电流 Ir2 (3-10) In+OFF ( 退出位置 ) (0.4-15) In ( ≤ 4％级差 )+OFF ( 退出位置 )
短延时整定时间 tS(s) 0.1 0.4 0.1 0.2 0.3 0.4
当 >8Ir1 时定时限动作时间 (ms) 60 400 60 160 255 340
2
当≤ 8IM 时反时限延时动作时间 (ms) 无此功能 Ts=(8Ir1) ×Ts/I 2
精度 ±15％ ±10％
热记忆 (15min, 断电可清除 ) 无此功能 标准 +OFF ( 退出位置 )
短路瞬时
短路瞬时整定电流 Ir3 (3-10)In、(7-14)In、 (10-20)In 1.0In-50kA ( 框 I )、75kA ( 框 II)、 100kA ( 框 III) 级差 ≤ 4%
OFF( 退出位置 ) 标准 +OFF ( 退出位置 ) 标准 +OFF ( 退出位置 )
