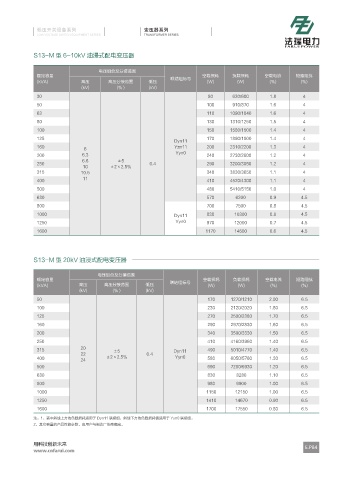

S13-M 型 6~10kV 油浸式配电变压器

电压组合及分接范围
额定容量 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 高压 高压分接范围 低压 (W) (W) (%) (%)
(kV) (％ ) (kV)
30 80 630/600 1.8 4
50 100 910/870 1.6 4
63 110 1090/1040 1.6 4
80 130 1310/1250 1.5 4
100 150 1580/1500 1.4 4
125 170 1890/1800 1.4 4
Dyn11
160 6 Yzn11 200 2310/2200 1.3 4
200 6.3 Yyn0 240 2730/2600 1.2 4
6.6 ±5
250 0.4 290 3200/3050 1.2 4
10 ±2×2.5%
315 10.5 340 3830/3650 1.1 4
400 11 410 4520/4300 1.1 4
500 480 5410/5150 1.0 4
630 570 6200 0.9 4.5
800 700 7500 0.8 4.5
1000 Dyn11 830 10300 0.8 4.5
1250 Yyn0 970 12000 0.7 4.5
1600 1170 14500 0.6 4.5

S13-M 型 20kV 油浸式配电变压器

电压组合及分接范围
额定容量 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 高压 高压分接范围 低压 (W) (W) (%) (%)
(kV) (％ ) (kV)
50 170 1270/1210 2.00 6.5
100 230 2120/2020 1.80 6.5
125 270 2500/2380 1.70 6.5
160 290 2970/2830 1.60 6.5
200 340 3500/3330 1.50 6.5
250 410 4160/3960 1.40 6.5
315 20 ±5 Dyn11 490 5010/4770 1.40 6.5
22 0.4
400 24 ±2×2.5% Yyn0 580 6050/5760 1.30 6.5
500 690 7280/6930 1.20 6.5
630 830 8280 1.10 6.5
800 980 9900 1.00 6.5
1000 1150 12150 1.00 6.5
1250 1410 14670 0.90 6.5
1600 1700 17550 0.80 6.5
注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。
2、其它容量的产品性能参数，由用户与制造厂协商确定。
