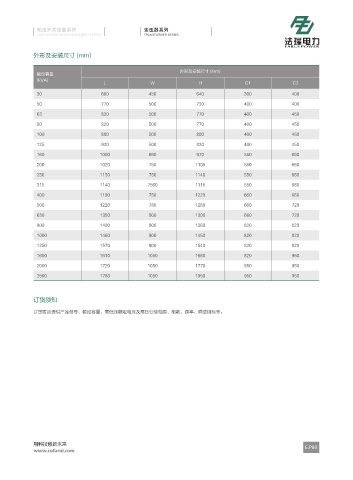

外形及安装尺寸 (mm)

外形及安装尺寸 (mm)
额定容量
(kVA)
L W H C1 C2
30 660 450 640 300 400
50 770 500 730 400 400

63 820 500 770 400 450
80 820 500 770 400 450
100 880 500 800 400 450
125 930 500 830 400 450
160 1000 660 970 550 660
200 1020 750 1105 550 660
250 1130 750 1140 550 660
315 1140 7560 1115 550 660
400 1190 750 1220 660 660

500 1220 780 1280 660 720
630 1350 800 1300 660 720
800 1400 800 1360 820 820
1000 1460 900 1450 820 820
1250 1570 900 1540 820 820
1600 1610 1050 1660 820 950
2000 1720 1050 1770 950 950

2500 1780 1050 1950 950 950

订货须知

订货时应提供产品型号、额定容量、高低压额定电压及高压分接范围、相数、频率、联结组标号。
