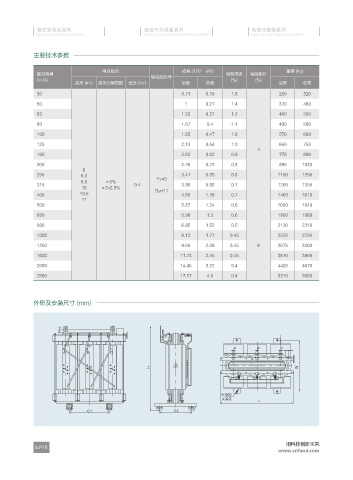

主要技术参数

电压组合 损耗 (120° kW) 重量 (kg)
额定容量 联结组标号 空载电流 短路阻抗
(kVA) (%) (%)
高压 (kV) 高压分接范围 低压 (kV) 空载 负载 油重 总重
30 0.71 0.19 1.6 250 320
50 1 0.27 1.4 370 460

63 1.38 0.37 1.2 460 550
80 1.57 0.4 1.1 490 580
100 1.85 0.47 1.0 570 680
125 2.13 0.54 1.0 640 750
4
160 2.52 0.62 0.9 775 890
200 2.75 0.72 0.8 895 1030
6
250 6.3 3.47 0.88 0.8 1100 1250
6.6 ±5% Yyn0
315 0.4 3.99 0.98 0.7 1200 1350
10 ±2x2.5% Dyn11
400 10.5 4.88 1.16 0.7 1460 1610
11
500 5.87 1.34 0.6 1680 1840
630 5.96 1.3 0.6 1800 1980
800 6.95 1.52 0.5 2130 2310
1000 8.13 1.77 0.45 2520 2720
1250 9.69 2.09 0.45 6 3075 3300
1600 11.73 2.45 0.45 3670 3900
2000 14.45 3.32 0.4 4420 4670

2500 17.17 4.0 0.4 5310 5580

外形及安装尺寸 (mm)

H W

8-Φ20
߶ᜈߗ
L
C1 C2
