P. 41

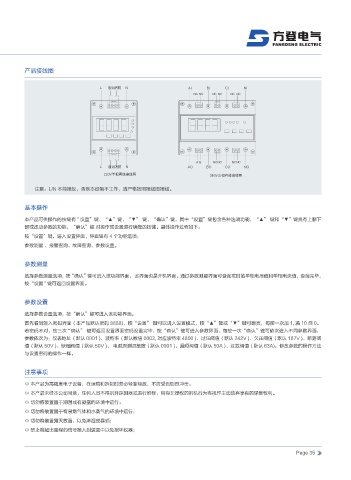

产品接线图
- 㙝ត⊴䭞 / "* #* $* /*
/$ /$ /$ /$ /$ /$
" # /$ /$ /$ /$
- 䕆䃛⊴䭞 / "0 #0 $0 /0
7ࢁⰤ͐㏫ᣑ㏫ప 7̵Ⱔఇ㏫ᣑ㏫ప
注意：L/N 不能接反，否则本设备不工作，请严格按照接线图接线。
基本操作
本产品可供操作的按键有 " 设置”键、“▲”键、“ ” 键、“确认”键，其中“设置”键包含各种选项功能，“▲” 键和“ ”键具有上翻下
▲
▲
翻或改动参数的功能，“确认”键 对操作或设置进行确定的按键。具体操作过程如下：
按“设置”键，进入设置界面，界面里有 4 个功能选项：
参数测量 、报警查询、故障查询、参数设置。
参数测量
选择参数测量选项，按“确认”键可进入该功能界面， 此界面也是开机界面。通过参数测量界面可查询实时的单相电压值和单相电流值，查询完毕，
按“设置 " 键可返回设置界面。
参数设置
选择参数设置选项，按“确认”键可进入该功能界面。
首先看到输入密码界面（本产品默认密码 8888)，按“设置” 键可以进入设置模式，按“▲”键或“ ”键可翻页，每按一次加 1, 满 10 归 0。
▲
若密码不对，按三次 " 确认” 键可返回设置界面密码设置完毕，按“确认”键可进入参数界面，每按一次“确认”键可依次进入不同参数界面，
参数依次为：仪表地址（默认 0001 )、波特率（默认数值 0003, 对应波特率 4800 )、过压阀值（默认 242V )、欠压阀值（默认 187V )、断路阀
值（默认 50V )、缺相阀值（默认 50V )、 电弧探测灵敏度（默认 0001 )、漏短阀值（默认 50A )、过载阀值（默认 63A)，修改参数的操作方法
与设置密码的操作一样。
注意事项
◎ 本产品为高精度电子设备，在运输和拆封时务必轻拿轻放，不应受到剧烈冲击。
◎ 本产品未经本公司同意，任何人员不得拆开探测器或进行维修，所有非授权的拆机行为将视作主动放弃享有的保修权利。
◎ 切勿将装置置于潮湿或有凝露的环境中运行；
◎ 切勿将装置置于有易燃气体和水蒸气的环境中运行；
◎ 切勿将装置露天放置，以免淋湿或暴晒；
◎ 禁止将超出量程的信号接入到装置中以免损坏仪器；
