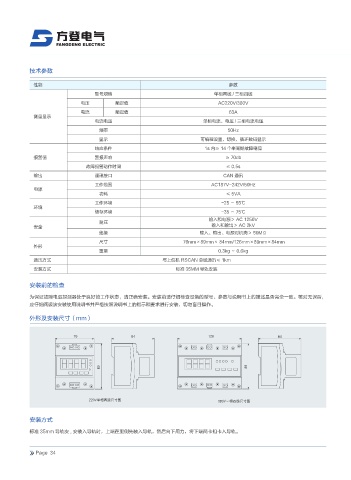

技术参数
性能 参数
型号规格 单相两线 / 三相四线
电压 额定值 AC220V/380V
电流 额定值 63A
测量显示
电流电压 单相电流、电压 / 三相电流电压
频率 50Hz
显示 可编程设置、切换、循环数码显示
响应条件 1s 内≥ 14 个半周期故障电弧
报警值 警报声响 ≥ 70db
故障报警动作时间 ≤ 0.5s
输出 通讯接口 CAN 通讯
工作范围 AC187V-242V/50Hz
电源
功耗 ≤ 5VA
工作环境 -25 ～ 55℃
环境
储存环境 -35 ～ 75℃
输入和电源＞ AC 1250V
耐压
安全 输入和输出＞ AC 2kV
绝缘 输入、输出、电源对机壳＞ 50MΩ
尺寸 76mm×89mm× 84mm/126mm×89mm×84mm
外形
重量 0.3kg ～ 0.6kg
通讯方式 与上位机 RSCAN 总线通讯≤ 1km
安装方式 标准 35MM 导轨安装
安装前的检查
为保证故障电弧探测器处于良好的工作状态，请正确安装。安装前请仔细检查设备的型号、参数与说明书上的描述是否完全一致。核对无误后，
应仔细阅读该安装使用说明书并严格按照说明书上的指示和要求进行安装，切勿盲目操作。
外形及安装尺寸（mm）
7ࢁⰤ͐㏫ᅦᄤప 7̵Ⱔఇ㏫ᅦᄤప
安装方式
标准 35mm 导轨安 , 安装入导轨时，上端在里侧先装入导轨，然后向下用力，将下端两卡扣卡入导轨。
