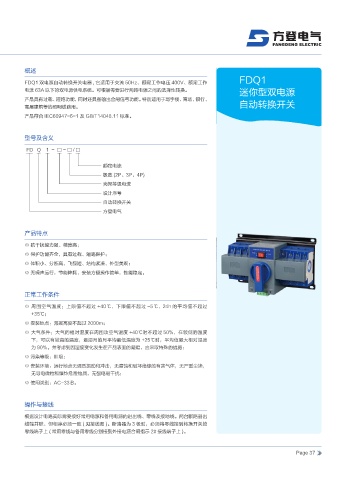

概述
FDQ1
FDQ1 双电源自动转换开关电器 , 它适用于交流 50Hz、额定工作电压 400V、额定工作
电流 63A 以下的双电源供电系统。可根据需要进行两路电源之间的选择性转换。 迷你型双电源
产品具有过载、短路功能，同时还具备输出合闸信号功能。特别适用于写字楼、商场、银行、
高层建筑等的照明线路用。 自动转换开关
产品符合 IEC60947-6-1 及 GB/T14048.11 标准。

型号及含义

FD Q 1 - □ - □ / □

额定电流
极数 (2P、3P、4P)
壳架等级电流
设计序号
自动转换开关
方登电气

产品特点

◎ 抗干扰能力强、精度高；
◎ 保护功能齐全，具有过载、短路保护；
◎ 体积小、分断高、飞弧短、结构紧凑、外型美观；
◎ 无噪声运行，节能降耗，安装方便操作简单，性能稳定。

正常工作条件
◎ 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过
+35℃；
◎ 安装地点：海拔高度不超过 2000m；
◎ 大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度
下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均值最大相对湿度
为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
◎ 污染等级：IIl 级；
◎ 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，
无导电微粒和爆炸危险物质，无强电磁干扰；
◎ 使用类别：AC-33iB。

操作与接线

根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出
线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时，必须将零线接到转换开关的
零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。
