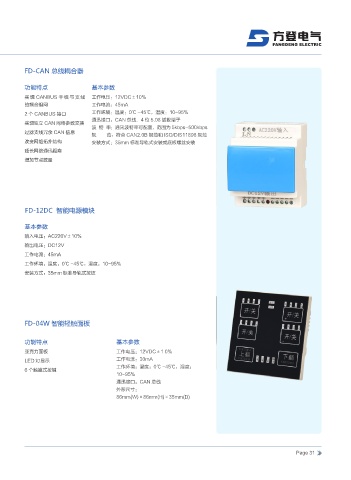

FD-CAN 总线耦合器

功能特点 基本参数
实 现 CANBUS 干 线 与 支 线 工作电压：12VDC±10%
的耦合组网 工作电流：45mA
2 个 CANBUS 接口 工作环境：温度：0℃ -45℃，湿度：10~95%
通迅接口：CAN 总线．4 位 5.08 插拔端子
实现独立 CAN 网络参数交换
波 特 率：通讯波特率可配置，范围为 5kbps-500kbps
过滤支线冗余 CAN 信息
规 范：符合 CAN2.0B 规范和 ISO/DIS11898 规范
改变网络拓扑结构 安装方式：35mm 标准导轨式安装或底板螺丝安装
延长网络通讯距离
增加节点数量

FD-12DC 智能电源模块

基本参数
输入电压：AC220V±10%
输出电压：DC12V
工作电流：45mA
工作环境：温度：0℃ -45℃，湿度：10~95%
安装方式：35mm 标准导轨式按钮

FD-04W 智能轻触面板

功能特点 基本参数
亚克力面板 工作电压：12VDC±1 0%
LED 灯显示 工作电流：30mA
工作环境：温度：0℃ -45℃，湿度：
6 个触摸式按键
10~95%
通迅接口：CAN 总线
外形尺寸：
86mm(W)×86mm(H)×35mm(D)
