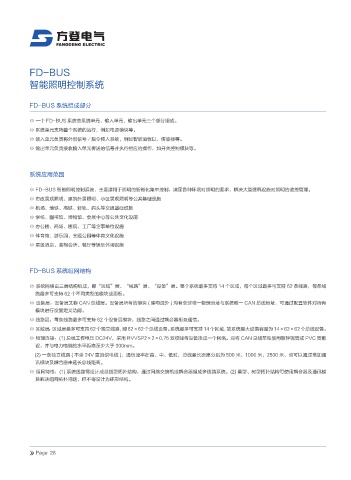

Page 34 - 浙江方登电气有限公司

FD-BUS

智能照明控制系统

FD-BUS 系统组成部分

◎ 一个 FD-BUS 系统由系统单元、输入单元、输出单元三个部分组成。
◎ 系统单元支持整个系统的运行，例如电源模块等。
◎ 输入单元负责将外部信号／指令传人系统，例如智能面板以、传感器等。
◎ 输出单元负责接收输入单元传送的信号并执行相应的操作，如开关控制模块等。

系统应用范围

◎ FD-BUS 智能照明控制系统，主要适用于照明的智能化集中控制，满足各种环境对照明的要求，解决大型建筑设施对照明的监控管理。
◎ 市政景观照明、建筑外景照明、小区景观照明等公共基础设施
◎ 机场、地铁、高铁、轻轨、码头等交通基础设施
◎ 学校、图书馆、博物馆、会展中心等公共文化设施
◎ 办公楼、商场、医院、工厂等企事单位设施
◎ 体育馆、游乐园、主题公园等体育文化设施
◎ 星级洒店、高档会所、餐厅等娱乐休闲设施

FD-BUS 系统组网结构

◎ 系统网络由三层结构组成，即“区域”层、“线路”层、“设备”层。整个系统最多支持 14 个区域，每个区域最多可支持 62 条线路，每条线
路最多可支持 62 个不同类型的模块或面板。
◎ 设备层：设备层又称 CAN 总线层。设备层所有的模块 ( 除电源外 ) 均有全球唯一物理地址与系统唯一 CAN 总线地址，可通过配置软件对所有
模块进行设置定义功能。
◎ 线路层：每条线路最多可支持 62 个设备层模块，线路之间通过耦合器相互通信。
◎ 区域层：区域层最多可支持62个独立线路，即62×62个总线设备。系统最多可支持14个区域，故系统最大设备容量为14×62×62个总线设备。
◎ 物理连接：(1) 总线工作电压 DC24V，采用 RVVSP2×2×0.75 双绞线将设备连成一个网络。应将 CAN 总线单独使用镀锌钢管或 PVC 管敷
设，并与电力电缆的水平距离至少大于 300mm。
(2) 一条独立线路 ( 不含 24V 直流供电线 )，通信速率在高、中、低时，总线最长距离分别为 500 米、1000 米、2500 米、也可以通过增加通
讯模块及耦合器来延长总线距离。
◎ 组网特性：(1) 系统线路需设计成总线型拓扑结构，通过网络交换机或耦合器组成多线路系统。(2) 星型、树型拓扑结构可使用耦合器及通讯模
块解决组网拓扑问题，但不得设计为环形结构。
