P. 29

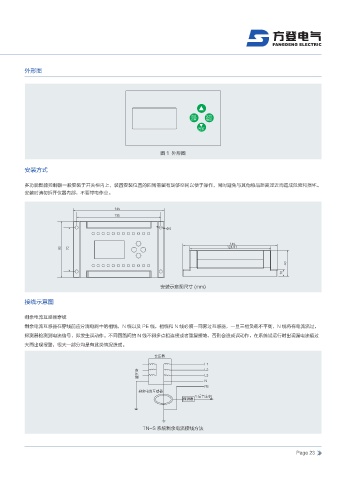

外形图
▲
消音 复位
设置 确定
自检 ▲
图 1 外形图
安装方式
多功能智能控制器一般安装于开关柜内上，装置安装位置的四周需留有足够空间以便于操作，同时避免与其他物品距离过近而造成危险和损坏。
安装时请匆拆开仪器内部，不要带电作业。
145
135
Ф5
145
90 70 124.91
40
10
安装示意图尺寸 (mm)
接线示意图
剩余电流互感器穿线
剩余电流互感器在穿线前应分清电网中的相线，N 线以及 PE 线，相线和 N 线必须一同雾过互感器，一旦三相负载不平衡，N 线将有电流流过，
探测器检测到电流信号，即发生误动作。不同回路间的 N 线不得多点相连接或者重复接地，否则会造成误动作，在系统试运行时出现漏电流值过
大而出现报警，很大一部分均是有此类情况造成。
变压器
高压侧 L1
L2
L3
N
PE
剩余电流互感器
至后台主机
探测器
TN-S 系统剩余电流接线方法
