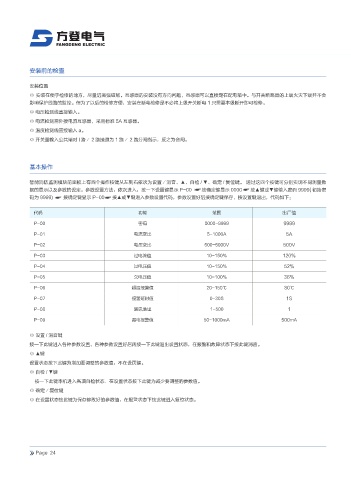

安装前的检查
安装位置
◎ 安装在便于检修的地方，尽量远离强磁场。互感器的安装没有方向问题，互感器可以直接定在配电箱中。与开关断路器的上端火灾下端并不会
影响保护线路的监控。但为了以后的检修方便，安装在断电检修是不必将上级开关断电 1 只需要本级断开即可检修。
◎ 电压检测线直接输入。
◎ 电流检测需外接电流互感器，采用标准 5A 互感器。
◎ 温度检测线直接输入 a。
◎ 开关量输入公共端对 I 路／ 2 路接通为 1 路／ 2 路分闸指示，反之为合闸。
基本操作
智能消防监测模块前面板上有四个操作按键从左到右依次为设置／消音、▲、自检 / 、确定 / 复位键。 通过这四个按键可分别实现不同测量数
▲
据的显示以及参数的设定。参数设置方法，依次进入：按一下设置键显示 P-00 按确定键显示 0000 按▲键或 键输入密码 9999( 初始密
▲
码为 9999) 按确定键显示 P-00 按▲或 键进入参数设置代码，参数设置好后按确定键保存，按设置键退出，代码如下：
▲
代码 功能 范围 出厂值
P-00 密码 0000-9999 9999
P-01 电流变比 5-1000A 5A
P-02 电压变比 500-5000V 500V
P-03 过电流值 10-150% 120%
P-04 过电压值 10-150% 52%
P-05 欠电压值 10-100% 36%
P-06 超温报警值 20-150℃ 80℃
P-07 报警延时值 0-30S 1S
P-08 通讯地址 1-500 1
P-09 漏电报警值 50-1000mA 500mA
◎ 设置 / 消音键
按一下此键进入各种参数设置，各种参数设置好后再按一下此键退出设置状态，在报警和故障状态下按此键消音。
◎ ▲键
设置状态按下此键为增加要调整的参数值，不在设页键。
◎ 自检 / 键
▲
按一下此键本机进入各项自检状态．在设置状态按下此键为减少要调整的参数值。
◎ 确定／复位键
◎ 在设置状态按此键为保存修改好的参数值，在报警状态下按此键进入复位状态。
