产品特点

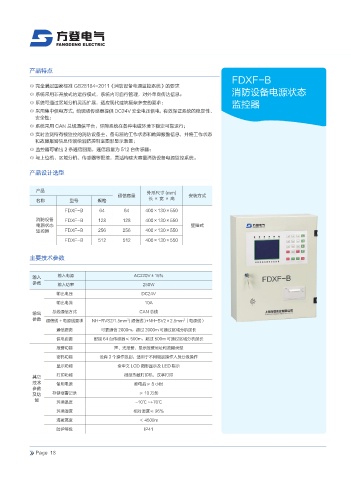

FDXF-B
◎ 完全满足国家标准 GB28184-2011《消防设备电源监控系统》的要求
◎ 系统采用非开放式的运行模式，系统内可自行管理，对外单向传达信息； 消防设备电源状态
◎ 系统可通过区域分机灵活扩展，适应现代建筑复杂多变的要求； 监控器
◎ 采用集中供电方式，给现场传感器提供 DC24V 安全电压供电，有效保证系统的稳定性、
安全性；
◎ 系统采用 CAN 总线通信平台，保障系统在各种电磁环境下稳定可靠运行；
◎ 实时监测所有被监控的消防设备主、备电源的工作状态和故障报警信息，并将工作状态
和故障报警信息传输给消防控制室图形显示装置；
◎ 监控器可输出 2 条通信回路，通信容量为 512 台传感器；
◎ 与上位机、区域分机、传感器等配接，灵活构建大容量消防设备电源监控系统。

产品设计选型

产品 外形尺寸 (mm)
通信容量 安装方式
名称 型号 规格 长×宽×高
FDXF-B 64 64 400×130×550
消防设备 FDXF-B 128 128 400×130×550
电源状态 壁挂式
监控器 FDXF-B 256 256 400×130×550
FDXF-B 512 512 400×130×550

主要技术参数

输入 输入电源 AC220V±15%
参数 输入功率 250W

输出电压 DC24V
输出电流 10A

输出 总线通信方式 CAN 总线
参数 通信线 + 电源线要求 NH-RVS2/1.5mm ( 通信线 )+NH-BV2×2.5mm （电源线）
2
2
通信距离 可靠通信 2000m，超过 2000m 可通过区域分机延长
供电距离 配接 64 台传感器≤ 500m，超过 500m 可通过区域分机延长
报警功能 声、光报警、显示报警地址和故障类型
密码功能 设有 3 个操作级别，适用于不同级别操作人员分级操作
显示功能 全中文 LCD 图形显示及 LED 指示
其它 打印功能 微型热敏打印机，汉字打印
技术 备用电源 断电后≥ 8 小时
参数
及功 存储报警记录 ≥ 10 万条
能 环境温度 -10℃ ~+70℃
环境湿度 相对湿度≤ 95%
海拔高度 ＜ 4500m
防护等级 IP41
