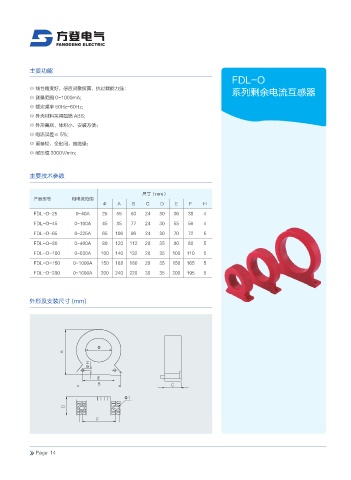

Page 20 - 浙江方登电气有限公司
P. 20
主要功能
FDL-O
◎ 线性精度好，感应灵敏度高，抗过载能力强 : 系列剩余电流互感器
◎ 测量范围 0-1000mA;
◎ 额定频率 50Hz-60Hz;
◎ 外壳材料采用阻燃 ABS;
◎ 外形美观，体积小，安装方便；
◎ 电流误差≤ 5%;
◎ 重量轻，全封闭，高绝缘；
◎ 耐压值 3000V/min;
主要技术参数
尺寸（mm）
产品型号 相电流范围
Φ A B C D E F H
FDL-O-25 0~40A 25 55 50 24 30 36 38 4
FDL-O-45 0~100A 45 85 77 24 30 55 56 4
FDL-O-65 0~225A 65 106 96 24 30 70 72 5
FDL-O-80 0~400A 80 120 112 28 35 80 80 5
FDL-O-100 0~630A 100 140 132 28 35 100 110 5
FDL-O-150 0~1000A 150 188 180 28 35 150 165 5
FDL-O-200 0~1600A 200 240 220 30 35 200 195 5
外形及安装尺寸 (mm)
"
)
&
# $
%
'
(
