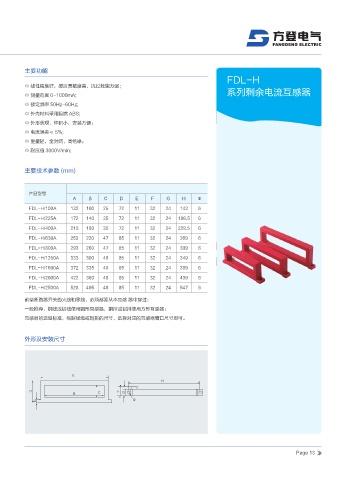

Page 19 - 浙江方登电气有限公司

主要功能
FDL-H
◎ 线性精度好，感应灵敏度高，抗过载能力强 ;
◎ 测量范围 0-1000mA; 系列剩余电流互感器
◎ 额定频率 50Hz-60Hz;
◎ 外壳材料采用阻燃 ABS;
◎ 外形美观，体积小，安装方便；
◎ 电流误差≤ 5%;
◎ 重量轻，全封闭，高绝缘；
◎ 耐压值 3000V/min;

主要技术参数 (mm)

产品型号
A B C D E F G H Φ
FDL-H/100A 132 100 25 72 11 32 24 143 6
FDL-H/225A 172 140 35 72 11 32 24 186.5 6
FDL-H/400A 215 180 35 72 11 32 24 228.5 6

FDL-H/630A 253 220 47 85 11 32 24 269 6
FDL-H/800A 293 260 47 85 11 32 24 309 6
FDL-H/1250A 333 300 48 85 11 32 24 349 6
FDL-H/1600A 372 335 48 85 11 32 24 389 6
FDL-H/2000A 422 360 48 85 11 32 24 439 6
FDL-H/2500A 528 495 48 85 11 32 24 547 6

前端断路器开关的火线和零线，必须都要从本互感 器中穿过；
一般推荐，铜线或铝线使用圆形互感器，铜排或铝排使用方形互感器；
互感器的选型标准，根据线缆或铜排的尺寸，选择对应的互感器窗口尺寸即可。

外形及安装尺寸

A
H
D C F G
B
Φ
E
