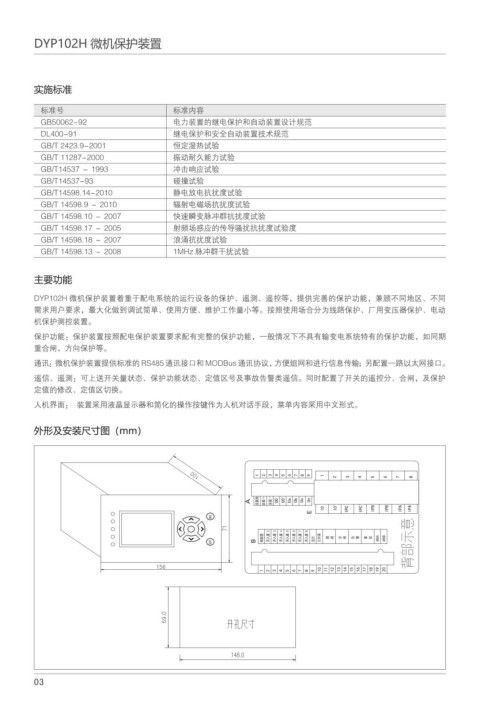

P. 6
DYP102H 微机保护装置
实施标准
标准号 标准内容
GB50062-92 电力装置的继电保护和自动装置设计规范
DL400-91 继电保护和安全自动装置技术规范
GB/T 2423.9-2001 恒定湿热试验
GB/T 11287-2000 振动耐久能力试验
GB/T14537 － 1993 冲击响应试验
GB/T14537-93 碰撞试验
GB/T14598.14-2010 静电放电抗扰度试验
GB/T 14598.9 － 2010 辐射电磁场抗扰度试验
GB/T 14598.10 － 2007 快速瞬变脉冲群抗扰度试验
GB/T 14598.17 － 2005 射频场感应的传导骚扰抗扰度试验度
GB/T 14598.18 － 2007 浪涌抗扰度试验
GB/T 14598.13 － 2008 1MHz 脉冲群干扰试验
主要功能
DYP102H 微机保护装置着重于配电系统的运行设备的保护、遥测、遥控等，提供完善的保护功能，兼顾不同地区、不同
需求用户要求，最大化做到调试简单、使用方便、维护工作量小等。按照使用场合分为线路保护、厂用变压器保护、电动
机保护测控装置。
保护功能：保护装置按照配电保护装置要求配有完整的保护功能，一般情况下不具有输变电系统特有的保护功能，如同期
重合闸，方向保护等。
通讯：微机保护装置提供标准的 RS485 通讯接口和 MODBus 通讯协议，方便组网和进行信息传输；另配置一路以太网接口。
遥信、遥测：可上送开关量状态、保护功能状态、定值区号及事故告警类遥信。同时配置了开关的遥控分、合闸，及保护
定值的修改、定值区切换。
人机界面： 装置采用液晶显示器和简化的操作按键作为人机对话手段，菜单内容采用中文形式。
外形及安装尺寸图（mm）
̽̀
