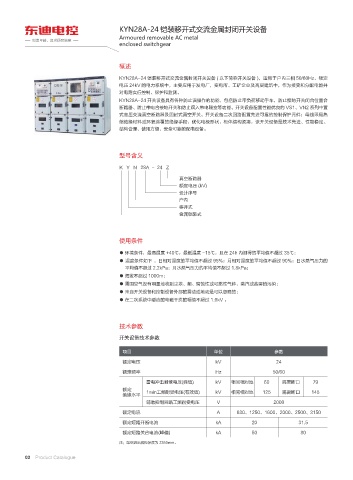

KYN28A-24 铠装移开式交流金属封闭开关设备
Armoured removable AC metal
创造卓越，追求顾客满意
enclosed• switchgear
概述
KYN28A-24 铠装移开式交流金属封闭开关设备 ( 以下简称开关设备 )，适用于户内三相 50/60Hz、额定
电压 24kV 的电力系统中，主要应用于发电厂，变电所、工矿企业及高层建筑中，作为接受和分配电能并
对电路实行控制、保护和监测。
KYN28A-24 开关设备具有各种防止误操作的功能，包括防止带负荷移动手车，防止接地开关闭合位置合
断路器、防止带电合接地开关和防止误入带电隔室等功能。开关设备配置性能优良的 VS1、VN2 系列中置
式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件；母线采用热
缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑，该开关设备是技术先进、性能稳定、
结构合理、使用方便、安全可靠的配电设备。
型号含义
K Y N 28A - 24 Z
真空断路器
额定电压 (kV)
设计序号
户内
移开式
金属铠装式
使用条件
● 环境条件：最高温度 +40℃，最低温度 -15℃，且在 24h 内测得的平均值不超过 35℃；
● 温度条件如下 ：日相对湿度的平均值不超过 95%；月相对湿度的平均值不超过 90%；日水蒸气压力的
平均值不超过 2.2kPa；月水蒸气压力的平均值不超过 1.8kPa；
● 海拔不超过 1000m；
● 周围空气没有明显地收到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；
● 来自开关设备和控制设备外部的震动或地动是可以忽略的；
● 在二次系统中感应的电磁干扰的幅值不超过 1.6kV 。
技术参数
开关设备技术参数
项目 单位 参数
额定电压 kV 24
额定频率 Hz 50/60
雷电冲击耐受电压(峰值) kV 相间相对地 60 隔离断口 79
额定
绝缘水平 1min工频耐受电压(有效值) kV 相间相对地 125 隔离断口 145
辅助控制回路工频耐受电压 V 2000
额定电流 A 630、1250、1600、2000、2500、3150
额定短路开断电流 kA 20 31.5
额定短路关合电流(峰值) kA 50 80
注：架空进出线柜深度为 2360mm。
