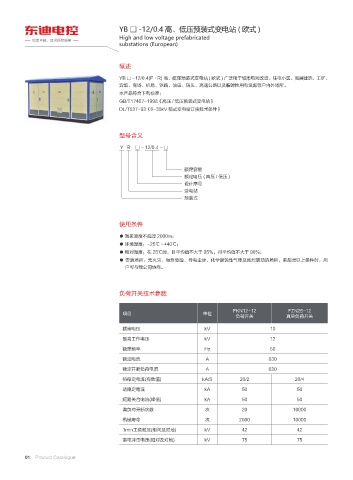

YB □ -12/0.4 高、低压预装式变电站 ( 欧式 )
High• and• low• voltage• prefabricated•
创造卓越，追求顾客满意
substations (European)

概述

YB □ -12/0.4(F·R) 高、低压预装式变电站 ( 欧式 ) 广泛用于城市电网改造、住宅小区、高层建筑、工矿、
宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。
本产品符合下列标准：
GB/T17467-1998《高压 / 低压预装式变电站》
DL/T537-93《6-35kV 箱式变电站订货技术条件》

型号含义
Y B □ - 12/0.4 - □

额定容量
额定电压 ( 高压 / 低压 )
设计序号
变电站
预装式

使用条件

● 海拔高度不超过 2000m；
● 环境温度：-25℃ ~+40℃；
● 相对湿度：在 25℃时，日平均值不大于 95%，月平均值不大于 90%；
● 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用
户可与我公司协商。

负荷开关技术参数

FKN12-12 FZN25-12
项目 单位
负荷开关 真空负荷开关
额定电压 kV 10
最高工作电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定开断负荷电流 A 630
热稳定电流(有效值) kA/S 20/2 20/4
动稳定电流 kA 50 50

短路关合电流(峰值) kA 50 50
满负荷开断次数 次 20 10000
机械寿命 次 2000 10000
1min工频耐压(相间及对地) kV 42 42
雷电冲击电压(相对及对地) kV 75 75
