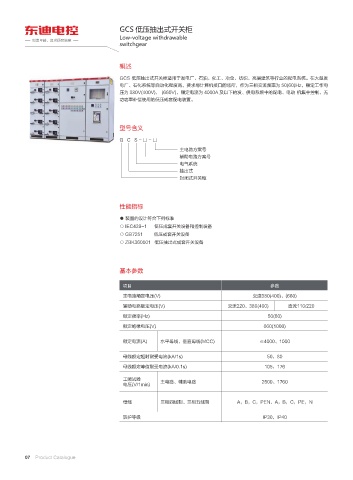

GCS 低压抽出式开关柜
Low-voltage• withdrawable•
创造卓越，追求顾客满意
switchgear

概述

GCS 低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发
电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)Hz，额定工作电
压为 380V(400V)， (660V)，额定电流为 4000A 及以下的发、供电系统中的配电、电动 机集中控制、无
功功率补偿使用的低压成套配电装置。

型号含义

G C S - □ - □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

性能指标
● 装置的设计符合下列标准
○ IEC439-1 低压成套开关设备和控制设备
○ GB7251 低压成套开关设备
○ ZBK360001 低压抽出式成套开关设备

基本参数

项目 参数
主电路额定电压(V) 交流380(400)、(660)
辅助电路额定电压(V) 交流220、380(400) 直流110/220
额定频率(Hz) 50(60)
额定绝缘电压(V) 660(1000)

额定电流(A) 水平母线、垂直母线(MCC) ≤4000、1000

母线额定短时耐受电流(kA/1s) 50，80

母线额定峰值耐受电流(kA/0.1s) 105，176
工频试验 主电路、辅助电路 2500、1760
电压(V/1min)

母线 三相四线制、三相五线制 A，B，C，PEN、A，B，C，PE，N

防护等级 IP30，IP40
