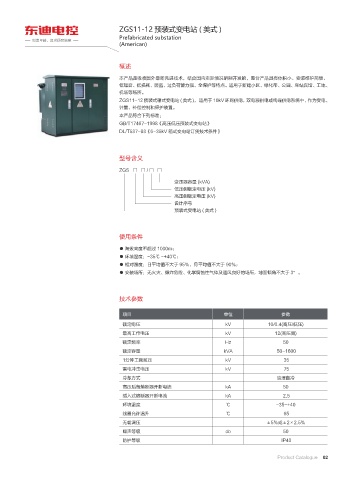

YB □ -12/0.4 高、低压预装式变电站 ( 欧式 ) ZGS11-12 预装式变电站 ( 美式 )
Prefabricated• substation•
创造卓越，追求顾客满意
(American)

概述

本产品是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、
低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、
机场等场所。
ZGS11-12 预装式箱式变电站 ( 美式 )， 适用于 10kV 环网供电，双电源供电或终端供电系统中，作为变电、
计量、补偿控制和保护装置。
本产品符合下列标准：
GB/T17467-1998《高压低压预装式变电站》
DL/T537-93《6-35kV 箱式变电站订货技术条件》

型号含义
ZGS □ □ / □ □

变压器容量 (kVA)
低压侧额定电压 (kV)
高压侧额定电压 (kV)
设计序号
预装式变电站 ( 美式 )

使用条件

● 海拔高度不超过 1000m；
● 环境温度：-35℃ ~+40℃；
● 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
● 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。

技术参数

项目 单位 参数
额定电压 kV 10/0.4(高压/低压)
最高工作电压 kV 12(高压侧)
额定频率 Hz 50
额定容量 kVA 50-1600
1分钟工频耐压 kV 35
雷电冲击电压 kV 75
冷却方式 油浸自冷
高压后备熔断器开断电流 kA 50
插入式熔断器开断电流 kA 2.5
环境温度 ℃ -35~+40
线圈允许温升 ℃ 65
无载调压 ±5％或±2×2.5％
噪声等级 db 50
防护等级 IP43
