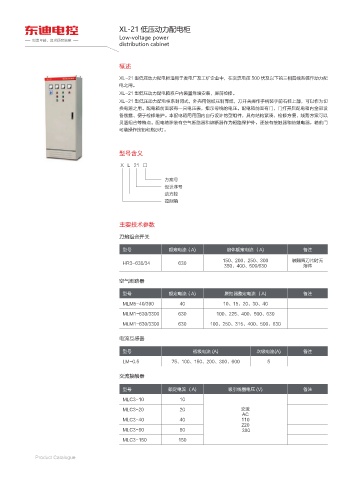

XL-21 低压动力配电柜
Low-voltage• power•
创造卓越，追求顾客满意
distribution• cabinet

概述

XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及以下的三相四线系统作动力配
电之用。
XL-21 型低压动力配电箱系户内装置靠墙安装，屏前检修。
XL-21 型低压动力配电柜系封闭式，外壳用钢板压制而成，刀开关操作手柄装于前右柱上部，可以作为切
换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设
备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以
灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门
可装操作按钮和指示灯。

型号含义
X L 21 □

方案号
设计序号
动力控
控制箱

主要技术参数

刀熔组合开关

型号 额定电流（A) 熔体额定电流 （A) 备注
150、200、250、300 装隔离刀片时无
HR3-630/34 630
350、400、500/630 溶体
空气断路器

型号 额定电流（A) 脱扣器整定电流 （A) 备注
MLM5-40/390 40 10、15、20、30、40

MLM1-630/3300 630 100、225、400、500、630
MLM1-630/3300 630 100、250、315、400、500、630

电流互感器
型号 初级电流 (A) 次级电流(A) 备注

LM-0.5 75、100、150、200、300、600 5
交流接触器

型号 额定电流 （A) 吸引线圈电压 (V) 备注

MLC3-10 10
MLC3-20 20 交流
AC
MLC3-40 40 110
220
MLC3-80 80 380
MLC3-150 150
