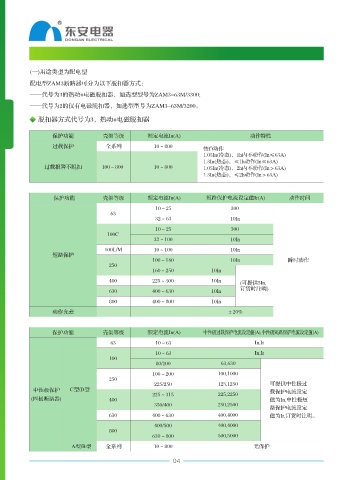

ZAM3系列塑壳断路器保护特性

(一)用途类型为配电型

配电型ZAM3断路器可分为以下脱扣器方式：
——代号为3的热动+电磁脱扣器，如选型型号为ZAM3-63M/3300;

——代号为2的仅有电磁脱扣器，如选型型号为ZAM3-63M/3200。
脱扣器方式代号为3，热动+电磁脱扣器

保护功能 壳架等级 额定电流In(A) 动作特性
ZAM3
过载保护 全系列 10～800 按I t动作
2
1.05In(冷态)，1h内不动作(In≤63A)
1.3In(热态)，≤1h动作(In≤63A)
过载报警不脱扣 100～800 10～800 1.05In(冷态)，2h内不动作(In＞63A)
1.3In(热态)，≤2h动作(In＞63A)

保护功能 壳架等级 额定电流In(A) 短路保护电流设定值Ir(A) 动作时间
10～25 300
63
32～63 10In

10～25 300
100C
32～100 10In
100L/M 10～100 10In
短路保护
100～140 10In 瞬时动作
250
160～250 10In
400 225～400 10In (可提供5In,

630 400～630 10In 订货时注明)
800 400～800 10In
动作允差 ±20%

保护功能 壳架等级 额定电流In(A) 中性极过载保护电流设定值(A),中性极短路保护电流设定值(A)

63 10～63 In,Ir
10～63 In,Ir
100
80/100 63,630
100～200 100,1000
250
225/250 125,1250 可提供中性极过
中性极保护 C型/D型 载保护电流设定
225～315 225,2250
(四极断路器) 400 值为In,中性极短
350/400 250,2500
路保护电流设定
630 400～630 400,4000 值为Ir,订货时注明。
400/500 400,4000
800
630～800 500,5000
A型/B型 全系列 10～800 无保护

04
