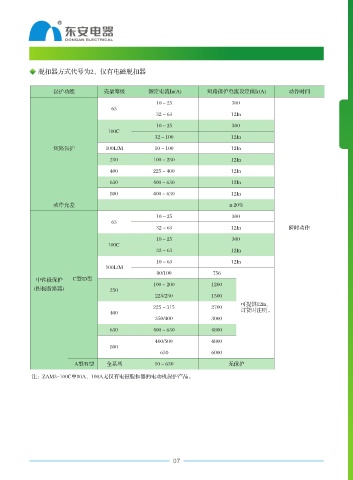

ZAM3系列塑壳断路器保护特性

脱扣器方式代号为2，仅有电磁脱扣器

保护功能 壳架等级 额定电流In(A) 短路保护电流设定值Ir(A) 动作时间
10～25 300
63
32～63 12In

10～25 300 ZAM3
100C
32～100 12In

短路保护 100L/M 10～100 12In
250 100～250 12In
400 225～400 12In

630 400～630 12In
800 400～630 12In
动作允差 ±20%

10～25 300
63
32～63 12In 瞬时动作

10～25 300
100C
32～63 12In
10～63 12In
100L/M
80/100 756
中性极保护 C型/D型
100～200 1200
(四极断路器) 250
225/250 1500
可提供12In,
225～315 2700
400 订货时注明。
350/400 3000

630 400～630 4800
400/500 4800
800
630 6000
A型/B型 全系列 10～630 无保护

注：ZAM3-100C中80A、100A无仅有电磁脱扣器的电动机保护产品。
