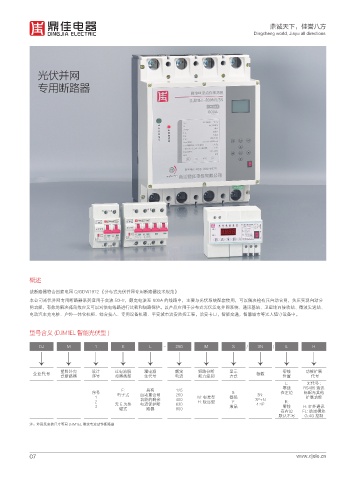

光伏并网
专用断路器

概述

该断路器符合国家电网 Q/GDW1972 《分布式光伏并网专用断路器技术规范》
本公司光伏并网专用断路器系列适用于交流 50Hz，额定电流至 800A 的线路中，主要与光伏系统配套使用，可以解决检有压自动合闸，失压实现自动分
闸功能，有效地解决孤岛效应又可以对供电线路进行过载和短路保护。以产品应用于分布式光伏发电并网系统、通讯基站、卫星地面接收站、微波发送站、
电动汽车充电桩、户外一体化机柜、综合接入、专用设备机箱、平安城市治安监控工程，治安卡口，智能交通，智慧城市等无人值守设备中。

型号含义 (DJM1EL 智能光伏型 )

DJ M 1 E L - 250 M S / 3N / L H
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

企业代号 塑料外壳 设计 过电流脱 漏电派 额定 短路分断 显示 极数 零线 功能扩展
式断路器 序号 扣器类型 生代号 电流 能力级别 方式 位置 代号
L: 无代号 :
零线 RS485 通讯
E: 具有 125
序号 电子式 自动重合闸 250 S: 3N: 在左边 标配无其他
1 功能的剩余 400 M: 标准型 数码 3P+N 扩展功能
2 无E为热 电流保护断 630 H: 较高型 Y: 4:4P R:
3 液晶 零线 H: 红外通讯
磁式 路器 800
在右边 FL: 防雷模块
默认不写 G:4G 控制
注：外形及安装尺寸等同 DJM1EL 剩余电流动作断路器
