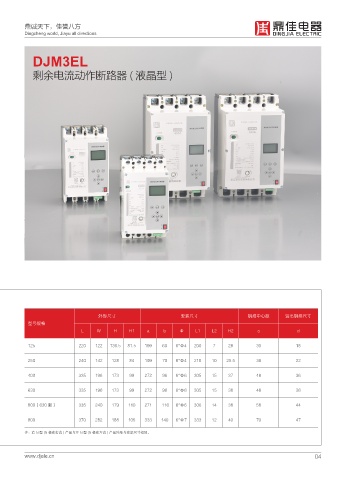

DJM3EL
剩余电流动作断路器 ( 液晶型 )
外形尺寸 安装尺寸 铜排中心距 进出铜排尺寸
型号规格
L W H H1 a b Φ L1 L2 H2 c d
125 220 122 136.5 81.5 199 60 6*Φ4 200 7 28 30 18
250 240 142 128 84 199 70 6*Φ4 218 10 25.5 36 22
400 335 196 173 99 272 96 6*Φ6 305 15 37 48 36
630 335 196 173 99 272 96 6*Φ6 305 15 38 48 36
800（630 新） 335 240 179 110 271 116 6*Φ6 300 14 38 58 44
800 370 282 188 105 333 140 6*Φ7 333 12 40 70 47
注：右 N 型 (N 极在右边 ) 产品与左 N 型 (N 极在左边 ) 产品外形与安装尺寸相同。
