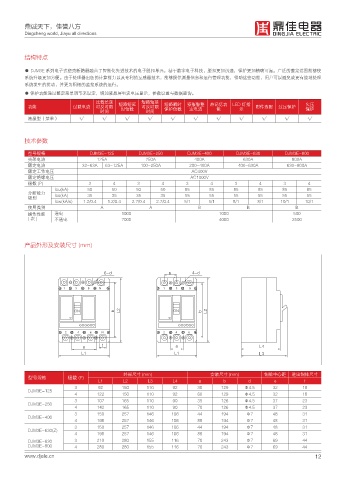

结构特点

● DJM3E 系列电子式塑壳断路器融合了智能化先进技术的电子脱扣单元，基于数字电子科技，脱扣更加迅速，保护更加精确可靠。广泛的整定范围能够使
系统升级更加方便。由于处理器出色的计算能力以及专利的互感器技术，能够提供测量信息和运行管理功能，借助这些功能，用户可以避免或更有效地处理
系统发生的扰动，并更为积极的监控系统的运行。
● 保护功能通过整定菜单调节来设定，增加液晶屏电流电压显示，参数设置与数据查询。
过载长延 短路短延
功能 过载电流 时反时限 短路短延 时反时限 短路瞬时 预报警整 热记忆功 LED 灯指 附件选配 过压保护 欠压
能
定电流
时倍数
示
保护
保护倍数
时间 时间
液晶型（菜单） √ √ √ √ √ √ √ √ √ √ √
技术参数
型号规格 DJM3E-125 DJM3E-250 DJM3E-400 DJM3E-630 DJM3E-800
壳架电流 125A 250A 400A 630A 800A
额定电流 32~63A 63~125A 100-250A 200-400A 400-630A 630-800A
额定工作电压 AC400V
额定绝缘电压 AC1000V
极数 (P) 3 4 3 4 3 4 3 4 3 4
Icu(kA) 50 50 50 50 85 85 85 85 85 85
分断能力 Ics(kA) 35 35 35 35 55 55 55 55 55 55
级别
Icw(kA/s) 1.2/0.4 1.2/0.4 2.7/0.4 2.7/0.4 5/1 5/1 8/1 8/1 10/1 10/1
使用类别 A A B B B
操作性能 通电 1000 1000 500
(次) 不通电 7000 4000 2500

产品外形及安装尺寸 (mm)

E F E

/

0/ C - 0/ C -

/

B G B -
- - -

外形尺寸 (mm) 安装尺寸 (mm) 铜排中心距 进出铜排尺寸
型号规格 极数 (P)
L1 L2 L3 L4 a b d e f
3 92 150 110 92 30 129 Φ4.5 32 18
DJM3E-125
4 122 150 110 92 60 129 Φ4.5 32 18
3 107 165 110 90 35 126 Φ4.5 37 23
DJM3E-250
4 142 165 110 90 70 126 Φ4.5 37 23
3 150 257 146 106 44 194 Φ7 48 31
DJM3E-400
4 198 257 146 106 88 194 Φ7 48 31
3 150 257 146 106 44 194 Φ7 48 31
DJM3E-630(Z)
4 198 257 146 106 88 194 Φ7 48 31
DJM3E-630 3 210 280 155 116 70 243 Φ7 69 44
DJM3E-800 4 280 280 155 116 70 243 Φ7 69 44
www.djele.cn 12
