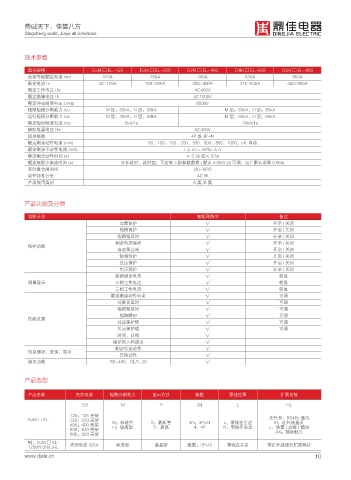

技术参数

型号规格 DJM □ EL-125 DJM □ EL-250 DJM □ EL-400 DJM □ EL-630 DJM □ EL-800
壳架等级额定电流 Inm 125A 250A 400A 630A 800A
额定电流 In 40~125A 100~250A 200~400A 315~630A 400~800A
额定工作电压 Ue AC400V
额定绝缘电压 Ui AC1000V
额定冲击耐受电压 Uimp 8000V
极限短路分断能力 Icu M 型：50kA，H 型：65kA M 型：65kA，H 型：85kA
运行短路分断能力 Ics M 型：35kA，H 型：50kA M 型：50kA，H 型：65kA
额定短时耐受电流 Icw 5kA/1s 10kA/1s
辅助电源电压 Ue AC400V
适用极数 4P 或 3P+N
额定剩余动作电流 (mA) 50、100、150、200、300、500、800、1000，off, 自动
额定剩余不动作电流 (mA) I △ no = 50%I △ n
额定剩余动作时间 (s) ≤ 0.3s 或≤ 0.5s
额定极限不驱动时间 (s) 分非延时，延时型：可定制 3 组参数数值 ( 默认 0.06/0.2s 可调，出厂默认设置 0.06s)
延时重合闸时间 (20-60)S
动作特性分类 AC 型
产品使用类别 A类/B类

产品功能及分类

功能分类 智能网络型 备注
过载保护 √ 开启 / 关闭
短路保护 √ 开启 / 关闭
短路短延时 √ 开启 / 关闭
剩余电流保护 √ 开启 / 关闭
保护功能
自动重合闸 √ 开启 / 关闭
缺相保护 √ 开启 / 关闭
过压保护 √ 开启 / 关闭
欠压保护 √ 开启 / 关闭
线路剩余电流 √ 轮显
测量显示 三相工作电压 √ 轮显
三相工作电流 √ 轮显
额定剩余动作电流 √ 可调
过载长延时 √ 可调
短路短延时 √ 可调
短路瞬时 √ 可调
性能设置
过压保护值 √ 可调
欠压保护值 √ 可调
时间、日期 √
保护投入和退出 √
剩余电流动作 √
信息储存、查询、显示
其他动作 √
通讯功能 RS-485、DL/T-20 √

产品选型

产品名称 壳架电流 短路分断能力 显示方式 极数 零线位置 扩展功能
125 M Y 3N L HL

125：125 壳架
DJM □ EL 250：250 壳架 无代号：RS485 通讯
H：红外线通讯
L：零线在左边
400：400 壳架 M：标准型 S：数码管 3N：3P+N R：零线在右边 L：防雷 ( 功能 ) 模块
H：较高型
4：4P
Y：液晶
630：630 壳架 AX：辅助触头
800：800 壳架
例：DJM □ EL- 壳架电流 125A 标准型 液晶型 极数：3P+N 零线在左边 带红外线通讯防雷模块
125MY/3N/L/HL
