集中电源集中控制型
智能应急照明和疏散指示系统

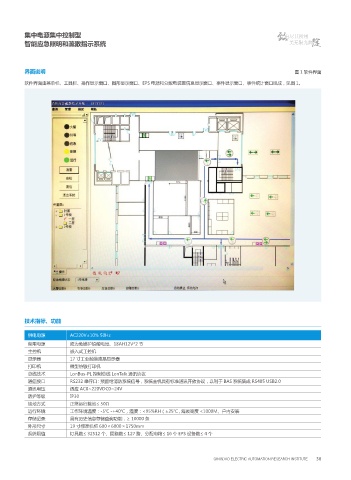

界面说明 图 1 软件界面
软件界面由菜单栏、工具栏、操作显示窗口、图形显示窗口、EPS 电源和分配电装置信息显示窗口、事件显示窗口、事件统计窗口组成，见图 1。
技术指标、功能
供电电源 AC220V±10% 50Hz
备用电源 须为免维护铅酸电池、18AH12V*2 节
主控机 嵌入式工控机
显示器 17 寸工业触摸液晶显示器
打印机 微型热敏打印机
总线技术 LonBus-PL 控制总线 LonTalk 通讯协议
通信接口 RS232 串行口 : 预留给消防系统信号，系统主机具有标准通讯开放协议，以利于 BAS 系统集成 RS485 USB2.0
通讯电压 适应 AC0~220VDC0~24V
防护等级 IP30
接地方式 正常运行接地≤ 50Ω
运行环境 工作环境温度：-5℃ -+40℃，湿度：<95%RH（±25℃ , 海拔高度 <1000M、户内安装
存储记录 具有历史信息存储查询功能，≥ 10000 条
外形尺寸 19 寸标准机柜 600×6000×1750mm
系统限值 灯具数≤ 32512 个、回路数≤ 127 路、分配电箱≤ 16 个 EPS 设备数≤ 4 个
