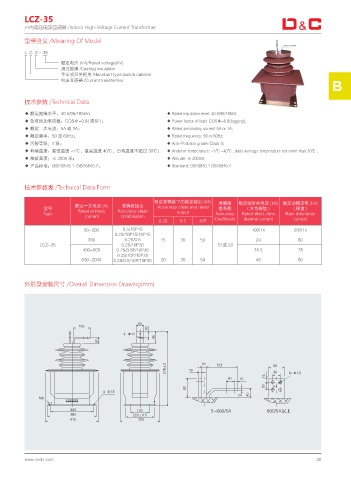

LCZ-35
户内高压电流互感器 /Indoor High-Voltage Current Transformer

型号含义 /Meaning Of Model

L C Z - 35
额定电压 (kV)/Rated voltage(kV)
浇注绝缘 /Casting insulation
手车式开关柜用 /Handcart type switch cabinet
B
电流互感器 /Current transformer

技术参数 /Technical Data

◆ 额定绝缘水平：40.5/95/185kV； ◆ Rated insulation level: 40.5/95/185kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current 5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 /Technical Data Form

相应准确级下的额定输出 (VA) 准确限 额定短时热电流 (kA) 额定动稳定电 (kA)
额定一次电流 (A) 准确级组合 Accu racy class and rated
型号 Rated primary Accurscy cIass 值系数 ( 方均根值 ) (峰值)
Type output Accuracy Rated short-time Rate ddunamic
current combination
0.2S 0.5 10P Coefficient thermal current current
50-200 0.5/10P10 100I1n 250I1n
0.2S/10P15/10P15
300 0.2S/0.5 15 30 50 24 60
LCZ-35 0.2S/10P20 10 或 20
400-500 0.2S/0.5P/10P30 31.5 78
0.2S/10P/10P30
600-2000 0.2S/0.5/10P/10P30 20 30 50 45 80

外形及安装尺寸 /Overall Dimension Drawing(mm)

Í

d œ

1

œ

.
4 4 4 4 4 4
_ " "̾ʼ
d
