概述 LCR1系列软启动器是融合了最新的电机控制理论和电机保护技术及现代计算机技术的新型设备，是早期用于电动机起
动的星/三角转换、自耦降压、磁控降压等起动设备的理想替代产品；其性能是目前市场上多数没有采用多重闭环控制
技术的软起动器产品所无法比拟的。

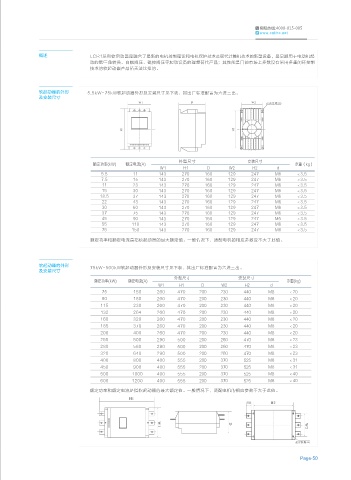

软起动器的外形 5.5kW-75kW软起动器外形及安装尺寸见下表，其出厂标准配置为六进三出。
及安装尺寸

外型尺寸 安装尺寸
额定功率(kW) 额定电流(A) 净重（kg）
W1 H1 D W2 H2 d
5.5 11 143 270 160 129 247 M6 ﹤3.5
7.5 15 143 270 160 129 247 M6 ﹤3.5
11 23 143 270 160 129 247 M6 ﹤3.5
15 30 143 270 160 129 247 M6 ﹤3.5
18.5 37 143 270 160 129 247 M6 ﹤3.5
22 43 143 270 160 129 247 M6 ﹤3.5
30 60 143 270 160 129 247 M6 ﹤3.5
37 75 143 270 160 129 247 M6 ﹤3.5
45 90 143 270 160 129 247 M6 ﹤3.5
55 110 143 270 160 129 247 M6 ﹤3.5
75 150 143 270 160 129 247 M6 ﹤3.5
额定功率和额定电流是指软起动器的最大额定值。一般情况下，适配电机的相应参数应不大于此值。

软起动器的外形 75kW-560kW软起动器外形及安装尺寸见下表，其出厂标准配置为六进三出。
及安装尺寸
外型尺寸 安装尺寸
额定功率(kW) 额定电流(A) 净重(kg)
W1 H1 D W2 H2 d
75 150 260 470 200 230 440 M8 ﹤20
90 180 260 470 200 230 440 M8 ﹤20
115 230 260 470 200 230 440 M8 ﹤20
132 264 260 470 200 230 440 M8 ﹤20
160 320 260 470 200 230 440 M8 ﹤20
185 370 260 470 200 230 440 M8 ﹤20
200 400 260 470 200 230 440 M8 ﹤20
250 500 290 500 200 260 470 M8 ﹤23
LCR1 280 560 290 500 200 260 470 M8 ﹤23
320 640 290 500 200 260 470 M8 ﹤23
中文液晶智能电机软起动器 400 800 400 555 200 370 525 M8 ﹤31
450 900 400 555 200 370 525 M8 ﹤31
500 1000 400 555 200 370 525 M8 ﹤40
LC R 1 600 1200 400 555 200 370 525 M8 ﹤40
额定功率和额定电流是指软起动器的最大额定值。一般情况下，适配电机的相应参数不大于此值。

企业代号 软启动 设计序号 电机功率 S软启动控制柜
Z软启动装置

Page-50
